본 장비는 고정밀 로드셀(Weighing 센서)을 탑재한 컴퓨터 정량 제어 방식의 반자동 액상 충진기입니다. 점도가 낮거나 높은 다양한 종류의 액체(식품, 화학, 오일류 등)를 대용량 드럼 및 말통에 거품 없이 빠르고 정확하게 충진할 수 있도록 설계된 고효율 장비입니다. PLC 마이크로컴퓨터 제어 시스템과 내부 인버터를 통해 누구나 간편하게 1인 작업이 가능합니다.
[KEY FEATURES] 핵심 특장점
고정밀 중량식 충진 방식 (Weighing Filling)
온도나 밀도 변화 등 원료의 물리적 특성에 영향을 받지 않는 중량 센서 측정 방식을 채택하여 항상 일정하고 높은 정밀도를 유지합니다. (측정 오차 범위: ≤ 0.1%)
인버터 연동 2단계 유량 제어 (Fast & Slow Filling)
내부 주파수 변환기(Inverter)를 통해 충진 초기에는 빠르게(Fast), 설정된 정량에 도달하기 직전에는 느리게(Slow) 유량을 자동으로 감속 제어합니다. 이를 통해 충진 속도를 극대화하면서도 오차를 최소화합니다.
진공 흡입 오버플로우 및 액흘림 방지 (Anti-Drip & Vacuum Suction)
충진 노즐 끝단에 진공 흡입 방식의 유체 흘림 방지 장치(Anti-drip device)가 적용되어, 충진 완료 후 원료가 바닥이나 용기 표면에 떨어지지 않아 청결한 작업 환경을 유지합니다. 충진 시 거품 발생도 효과적으로 억제합니다.
PLC 마이크로컴퓨터 터치스크린 제어
간편한 터치스크린 조작으로 충진량을 세팅할 수 있으며, 누구나 쉽게 작동할 수 있어 숙련되지 않은 한 명의 작업자로도 충분히 운영이 가능합니다.
위생적인 SUS 스테인리스 스틸 구조
장비 전체가 고품질 스테인리스 스틸 소재로 제작되어 내구성이 뛰어나며, 식품 및 화학 약품 작업 환경에서도 위생적이고 안전하게 사용할 수 있습니다.
[APPLICATIONS] 적용 분야
다양한 형태의 용기(말통, 캔, 플라스틱 버킷, 드럼통 등) 및 점성/비점성 액체에 범용적으로 적용 가능합니다.
식품 및 음료: 식용유, 샐러드유, 버터, 크림, 우유, 정제수, 맥주 등
생활화학 및 화장품: 샴푸, 바디워시, 페이스 크림 등
공업 및 농업: 엔진오일, 윤활유, 페인트, 희석제(신너), 액체 비료, 농약 등
[SPECIFICATION] 제품 상세 사양
항목 (Project)
사양 및 파라미터 (Parameter)
충진 용량 (Filling Volume)
100L ~ 200L (대용량 말통 및 드럼 대응)
생산 능력 (Filling Capacity)
시간당 20 ~ 30 버킷 (용기 및 점도에 따라 상이)
충진 정밀도 (Filling Precision)
≤ 0.1%
적용 용기 높이 (Bottle Height)
제한 없음 (Unrestricted)
적용 용기 직경 (Bottle Diameter)
제한 없음 (Unrestricted)
소비 전력 (Power)
4kW
장비 중량 (Weight)
약 300Kg
제어 방식 (Control System)
PLC 마이크로컴퓨터 및 터치스크린 제어
이송/공급 방식 (Feeding Method)
공급 펌프 또는 가압 호퍼를 통한 연속 안정 공급 (주문 시 선택 사양)
[WORKING PRINCIPLE] 작동 원리
용기 투입 및 감지: 컨베이어 롤러를 통해 용기가 충진 플랫폼(로드셀 위)에 진입합니다.
타레(영점) 추출: 컴퓨터 제어 시스템이 용기 자체의 무게를 자동으로 상쇄(영점 조절)합니다.
블랙벨트스포츠 주소 : 경상남도 창원시 의창구 사림동 82-8 대표 : 배수용 TEL : 010-9245-2733 FAX : 050-4062-2733 E-Mail : goodbsy3@naver.com 사업자등록번호 : 236-01-00469 통신판매업 신고번호 : 제 2016-창원의창-00133호
블랙벨트스포츠
가격: 1250만원
PHONE:010.9245.2733
KAKAO:KOOR10
"이 제품은 구매대행을 통하여 유통되는 제품임"

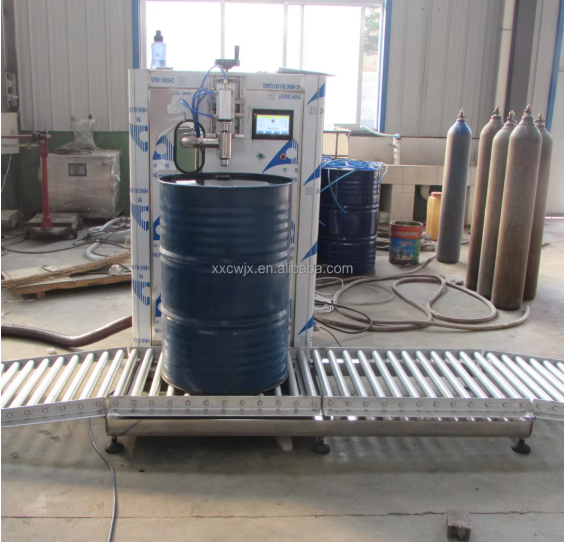

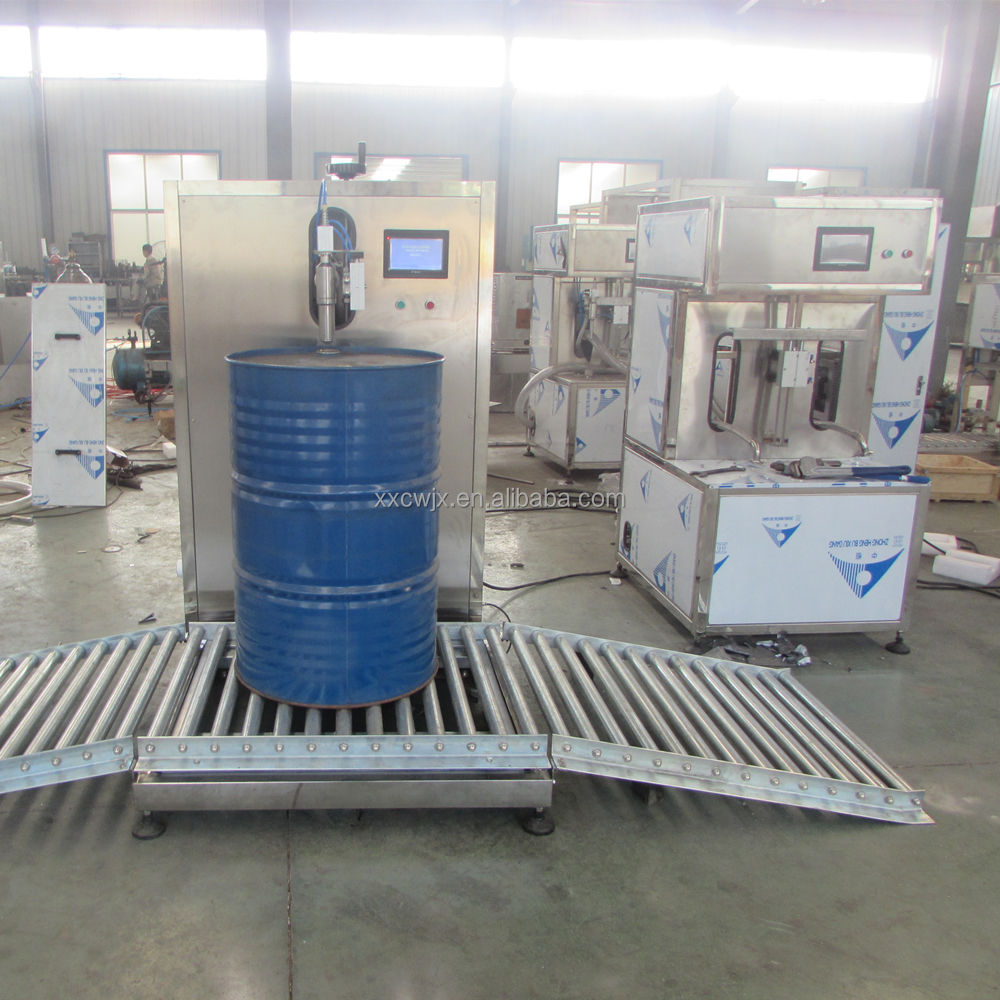

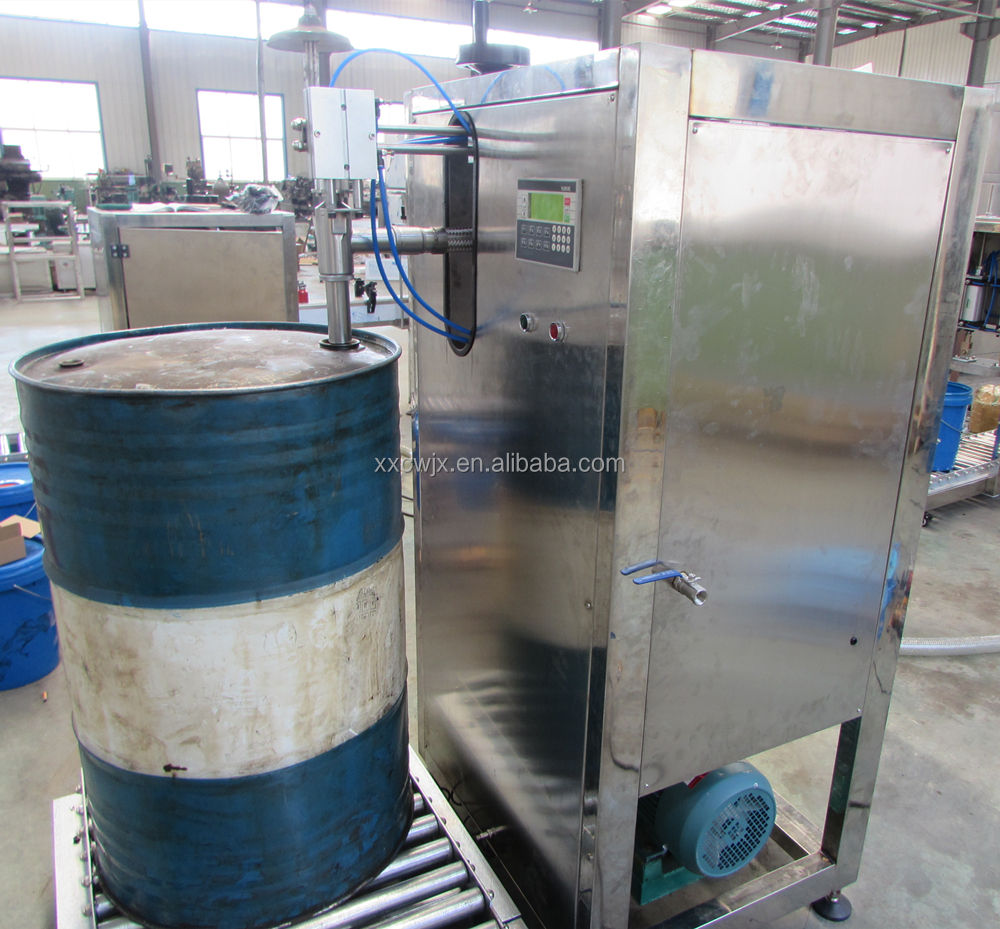

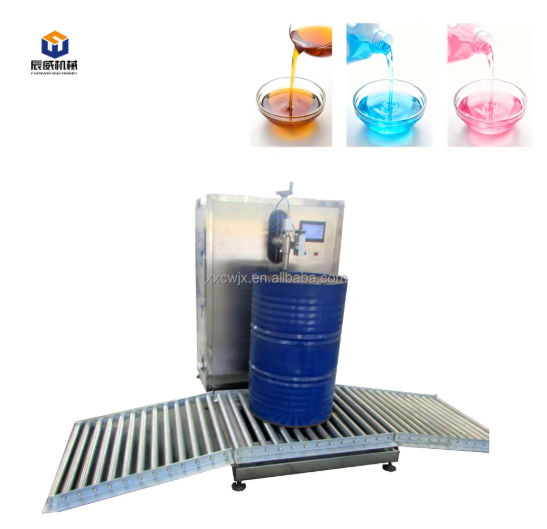

200L 드럼 및 대용량 액상 중량식 반자동 충진기
(영문 기준: Semi Automatic 200L Weighing Bucket/Drum Liquid Filling Machine)
[PRODUCT OVERVIEW] 제품 개요
본 장비는 고정밀 로드셀(Weighing 센서)을 탑재한 컴퓨터 정량 제어 방식의 반자동 액상 충진기입니다. 점도가 낮거나 높은 다양한 종류의 액체(식품, 화학, 오일류 등)를 대용량 드럼 및 말통에 거품 없이 빠르고 정확하게 충진할 수 있도록 설계된 고효율 장비입니다. PLC 마이크로컴퓨터 제어 시스템과 내부 인버터를 통해 누구나 간편하게 1인 작업이 가능합니다.
[KEY FEATURES] 핵심 특장점
고정밀 중량식 충진 방식 (Weighing Filling)
온도나 밀도 변화 등 원료의 물리적 특성에 영향을 받지 않는 중량 센서 측정 방식을 채택하여 항상 일정하고 높은 정밀도를 유지합니다. (측정 오차 범위: ≤ 0.1%)
인버터 연동 2단계 유량 제어 (Fast & Slow Filling)
내부 주파수 변환기(Inverter)를 통해 충진 초기에는 빠르게(Fast), 설정된 정량에 도달하기 직전에는 느리게(Slow) 유량을 자동으로 감속 제어합니다. 이를 통해 충진 속도를 극대화하면서도 오차를 최소화합니다.

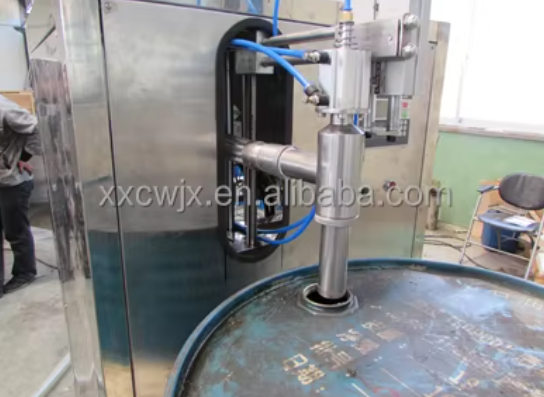

진공 흡입 오버플로우 및 액흘림 방지 (Anti-Drip & Vacuum Suction)
충진 노즐 끝단에 진공 흡입 방식의 유체 흘림 방지 장치(Anti-drip device)가 적용되어, 충진 완료 후 원료가 바닥이나 용기 표면에 떨어지지 않아 청결한 작업 환경을 유지합니다. 충진 시 거품 발생도 효과적으로 억제합니다.
PLC 마이크로컴퓨터 터치스크린 제어
간편한 터치스크린 조작으로 충진량을 세팅할 수 있으며, 누구나 쉽게 작동할 수 있어 숙련되지 않은 한 명의 작업자로도 충분히 운영이 가능합니다.
위생적인 SUS 스테인리스 스틸 구조
장비 전체가 고품질 스테인리스 스틸 소재로 제작되어 내구성이 뛰어나며, 식품 및 화학 약품 작업 환경에서도 위생적이고 안전하게 사용할 수 있습니다.
[APPLICATIONS] 적용 분야
다양한 형태의 용기(말통, 캔, 플라스틱 버킷, 드럼통 등) 및 점성/비점성 액체에 범용적으로 적용 가능합니다.
식품 및 음료: 식용유, 샐러드유, 버터, 크림, 우유, 정제수, 맥주 등
생활화학 및 화장품: 샴푸, 바디워시, 페이스 크림 등
공업 및 농업: 엔진오일, 윤활유, 페인트, 희석제(신너), 액체 비료, 농약 등
[SPECIFICATION] 제품 상세 사양
[WORKING PRINCIPLE] 작동 원리
용기 투입 및 감지: 컨베이어 롤러를 통해 용기가 충진 플랫폼(로드셀 위)에 진입합니다.
타레(영점) 추출: 컴퓨터 제어 시스템이 용기 자체의 무게를 자동으로 상쇄(영점 조절)합니다.
2단계 고속/저속 충진: 충진 밸브가 열리며 초기에는 고속으로 원료를 주입하다가, 목표값에 근접하면 인버터가 작동하여 저속으로 미세 정량 충진을 마무리합니다.
액흘림 방지 및 완료: 정량 충진이 끝나면 노즐이 차단됨과 동시에 진공 흡입 장치가 작동하여 잔여 액적을 잡아주고, 충진 완료된 용기는 무구동 롤러를 통해 다음 공정으로 이송됩니다.
※ 본 장비는 생산 현장의 요구 사양(용기 형태, 유량계 방식 등)에 따라 맞춤형 커스텀 제작(Customized)이 가능합니다. 상세 견적 및 기술 문의는 고객센터로 연락 바랍니다.
