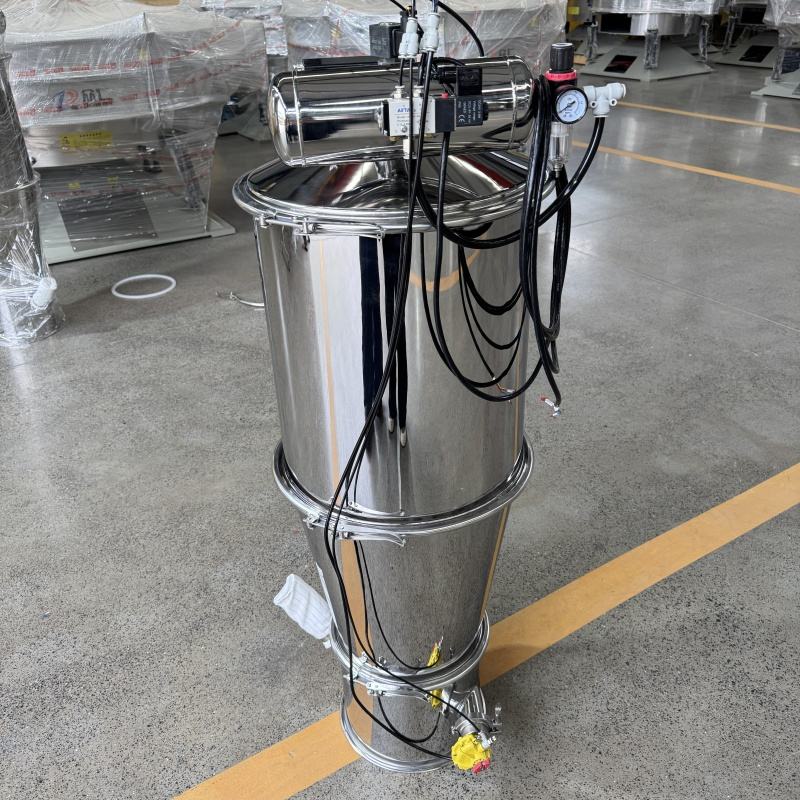

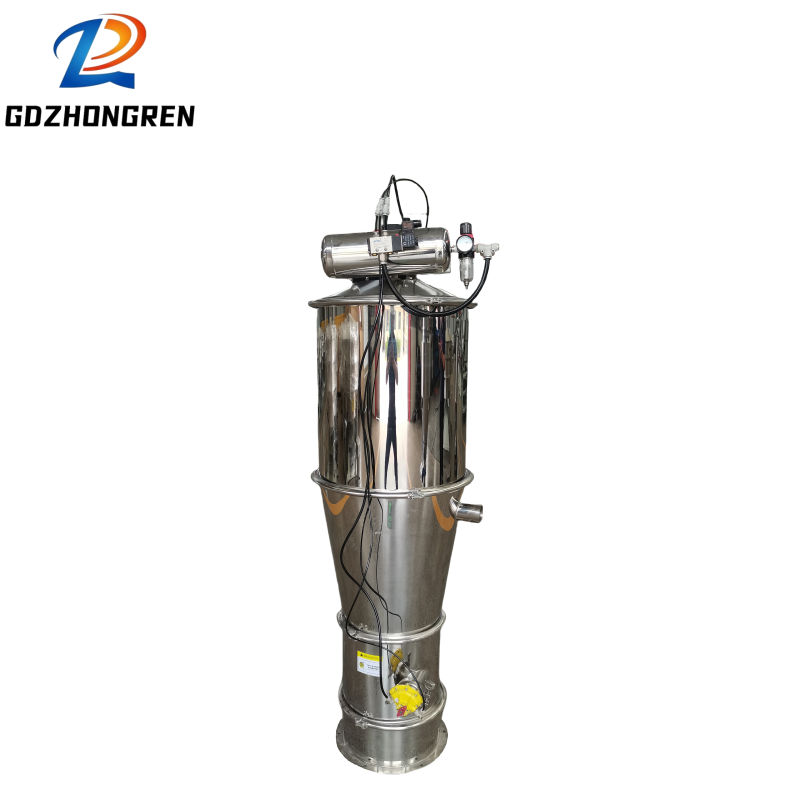

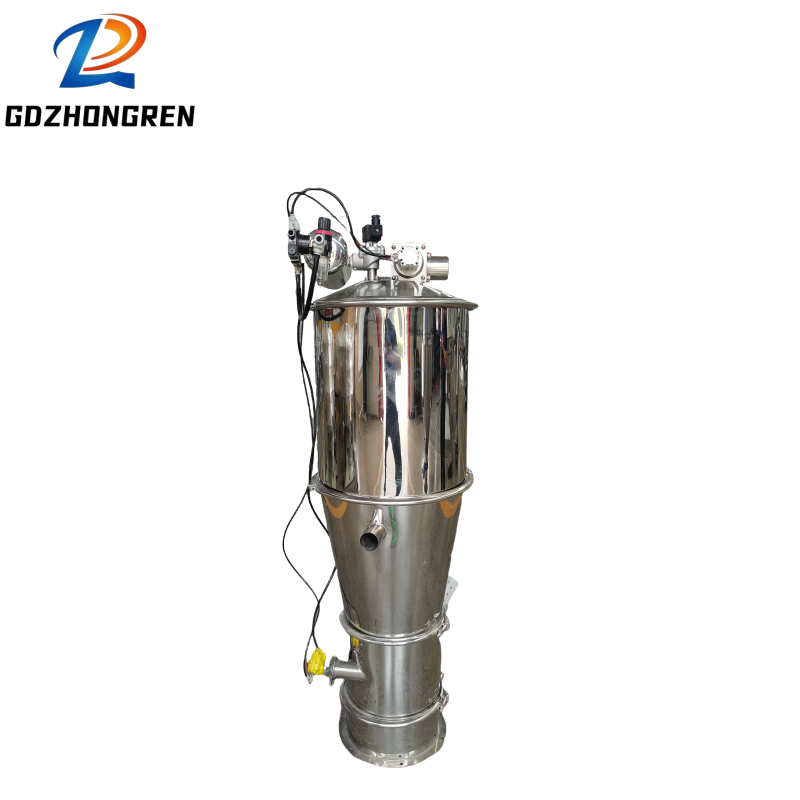

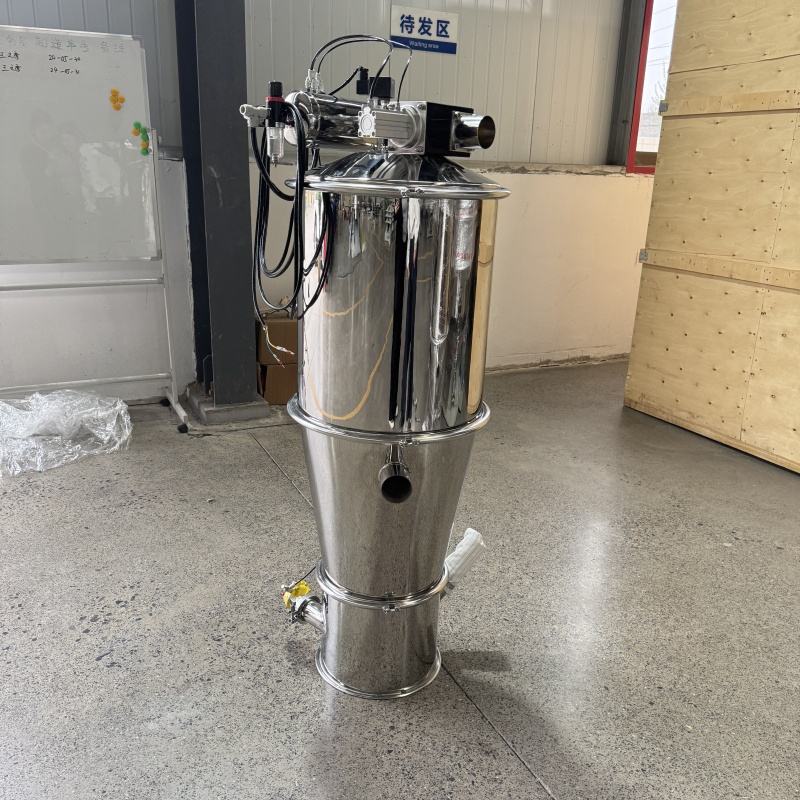

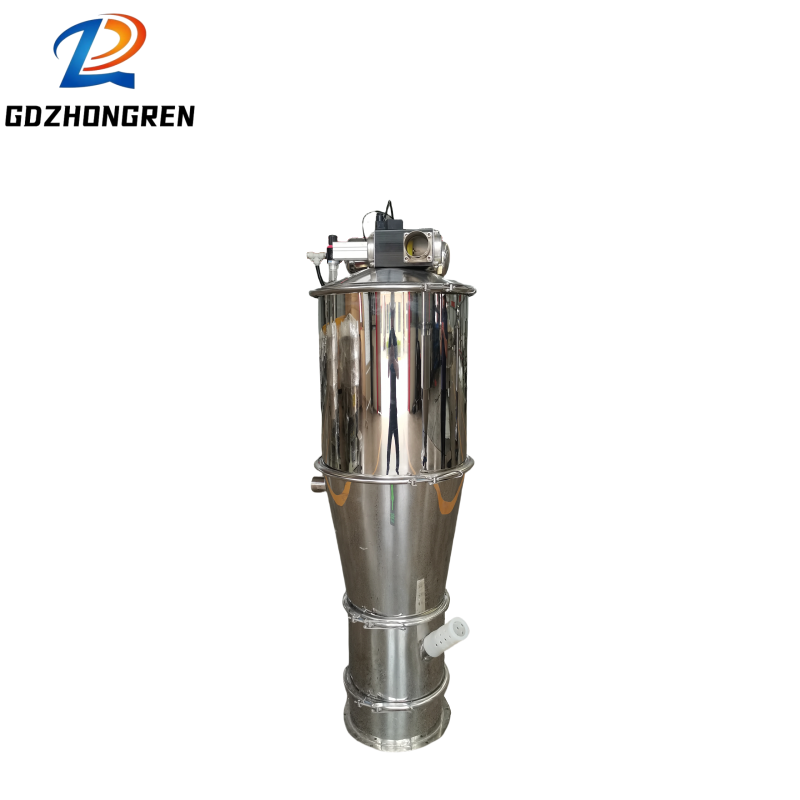

식품·화학 분체 이송의 표준 | 위생형 진공 컨베이어 시스템 (Vacuum Conveying System)
2. 제품 개요 (Introduction)
본 진공 이송 시스템은 밀폐된 파이프라인과 강력한 음압(Suction)을 이용하여 저비중 분말부터 고중량 입자까지 안전하고 신속하게 이송하는 최첨단 자동화 설비입니다.
원료 수거부터 다음 공정 설비로의 투입까지 전 과정이 대기 노출 없이 완벽히 밀폐되어 진행되므로, 작업장 내 분진 발생을 근본적으로 차단하고 교차 오염을 완벽히 방지합니다.
3. 핵심 특장점 (Key Features)
100% 밀폐형 구조 (Zero Dust): 원료 이동 경로가 완전히 밀폐되어 분진으로 인한 작업 환경 오염, 원료 손실, 분진 폭발 위험성을 원천 차단합니다.
원료 보호 및 원형 보존 (Gentle Handling): 완충 이송 메커니즘을 적용하여 비스킷, 시리얼 등 충격에 취약하고 섬세한 원료도 부서짐(Breakage) 없이 안전하게 이송합니다.
스마트 자동 사이클 & 자가 세척: '흡입 $\rightarrow$ 이송 $\rightarrow$ 배출 $\rightarrow$ 필터 역세(Back-blowing)' 과정이 완전히 자동화되어 있으며, 배출 시 고압 에어로 필터를 자동으로 청소하여 멈춤 없는 연속 생산을 보장합니다.
철저한 위생 표준 준수: 전 부품 최고급 스테인리스 스틸(SUS) 재질을 사용하여 소이밀크(두유), 유제품, 밀가루 등 엄격한 위생 기준이 요구되는 식품 및 제약 공정에 최적화되어 있습니다.
4. 적용 기술 매커니즘 (How it Works)
진공 흡입: 시스템 내부의 강력한 음압을 통해 흡입 호스로 원료를 빨아들입니다.
기류 분리: 원료와 공기가 함께 이송 탱크로 유입되며, 내부의 특수 고성능 필터가 원료만 걸러내고 깨끗한 공기만 배출합니다.
자동 배출: 정해진 흡입 타이밍이 끝나면 하부의 플랩 도어가 자동으로 열리며 원료를 하부 공정 설비로 드롭합니다.
필터 역세(Pulse Clean): 배출과 동시에 저장된 압축 공기가 필터 내부에서 외부로 역분사되어 필터에 붙은 미세 분말을 털어내며 다음 사이클을 준비합니다.

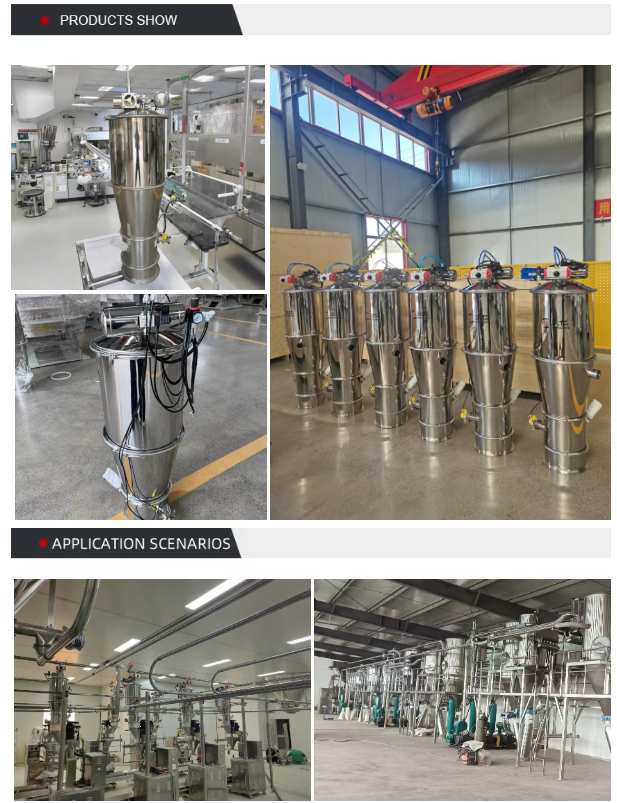

5. 주요 적용 분야 (Application Scenarios)
적용 산업
세부 공정 및 효과
식품 및 음료 제조
두유, 밀가루, 분유, 설탕 등 가루 원료의 위생적 이송 및 교차 오염 방지
제과·제빵 라인
쿠키, 비스킷 등 파손되기 쉬운 완제품 및 반제품의 원형 보존 이송
화학 및 제약
미세 분진 발생 차단으로 작업자 보건 확보 및 정밀 원료 피딩

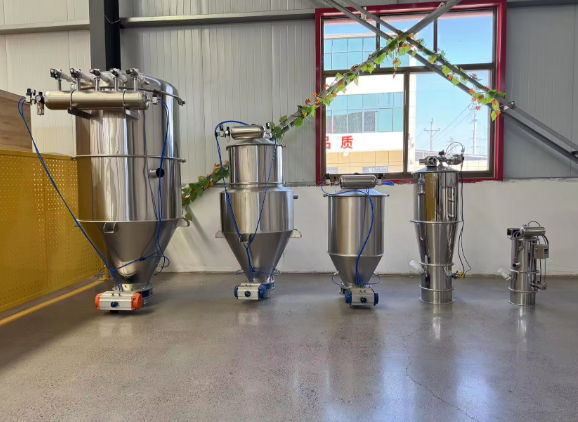

6. 제품 사양 및 라인업 (Specifications)
모델명 (Model)
모터 동력 (Motor Power)
이송 용량 (Capacity)
공기 소모량 (Gas Consumption)
사용 공압 (Gas Pressure)
RZK-40
5 kW
700 kg/h
11 L/min
0.5 - 0.6 MPa
RZK-60
7.5 kW
1,500 kg/h
17 L/min
0.5 - 0.6 MPa
RZK-80
11 kW
3,000 kg/h
20 L/min
0.5 - 0.6 MPa
RZK-100
15 kW
5,000 kg/h
25 L/min
0.5 - 0.6 MPa
기본 전압: 220V / 380V (현장 맞춤형 커스텀 가능)
재질: 구조부 및 접촉부 전체 Stainless Steel
제어 및 속도: 조절 가능 (Adjustable Speed) 및 하부 공정 연동 스마트 제어
7. 맞춤형 주문 제작 안내 (Customization)
고객사의 공정 레이아웃, 이송 거리, 원료의 물성(비중, 수분율, 입도)에 따라 도면 기반의 맞춤형 설계(Drawing-based Customization) 및 설비 라인 연동 커스텀이 가능합니다. 현장 엔지니어와의 상담을 통해 최적의 레이아웃을 제안해 드립니다.
블랙벨트스포츠 주소 : 경상남도 창원시 의창구 사림동 82-8 대표 : 배수용 TEL : 010-9245-2733 FAX : 050-4062-2733 E-Mail : goodbsy3@naver.com 사업자등록번호 : 236-01-00469 통신판매업 신고번호 : 제 2016-창원의창-00133호
블랙벨트스포츠
40모델기준 550만원
PHONE:010.9245.2733
KAKAO:KOOR10
"이 제품은 구매대행을 통하여 유통되는 제품임"
