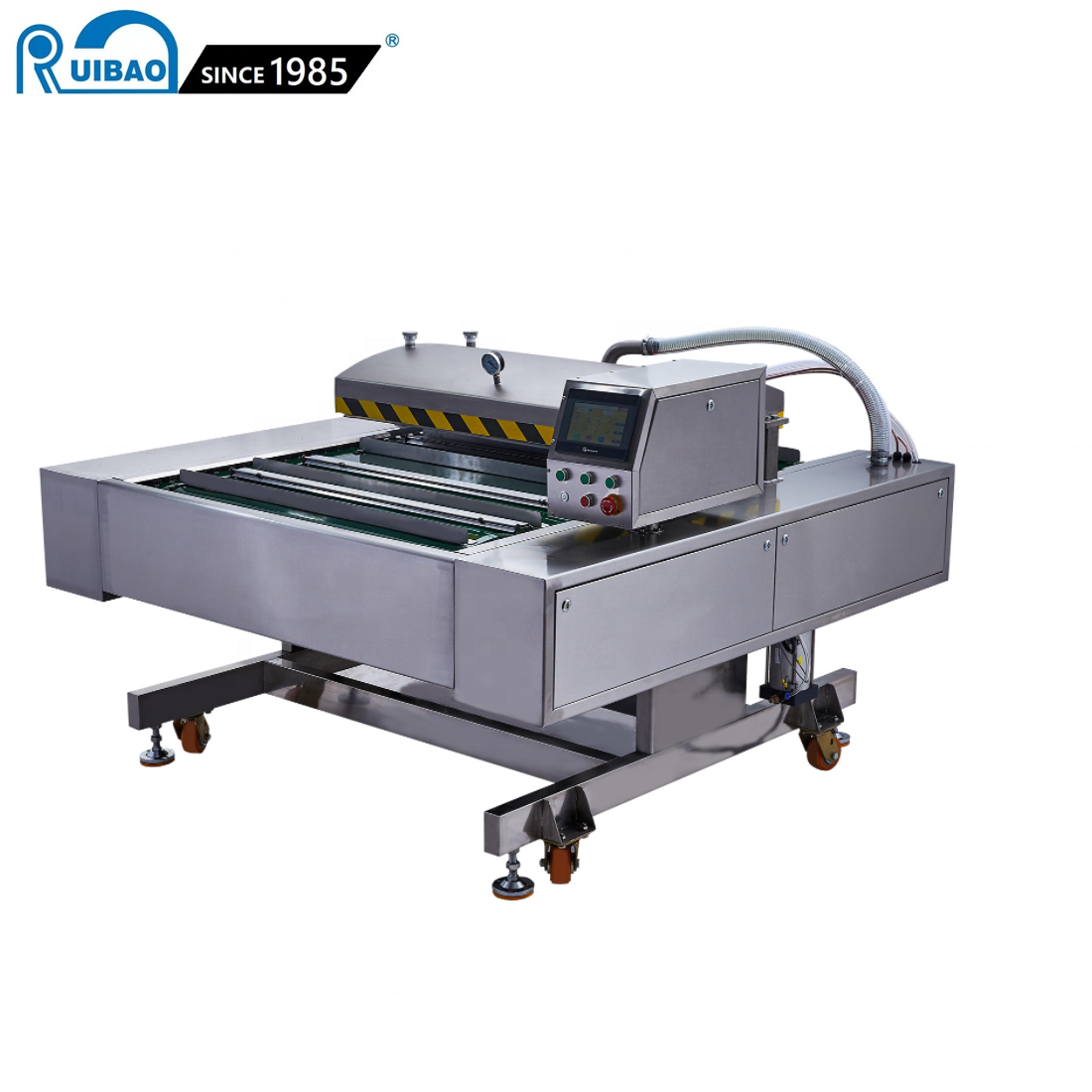

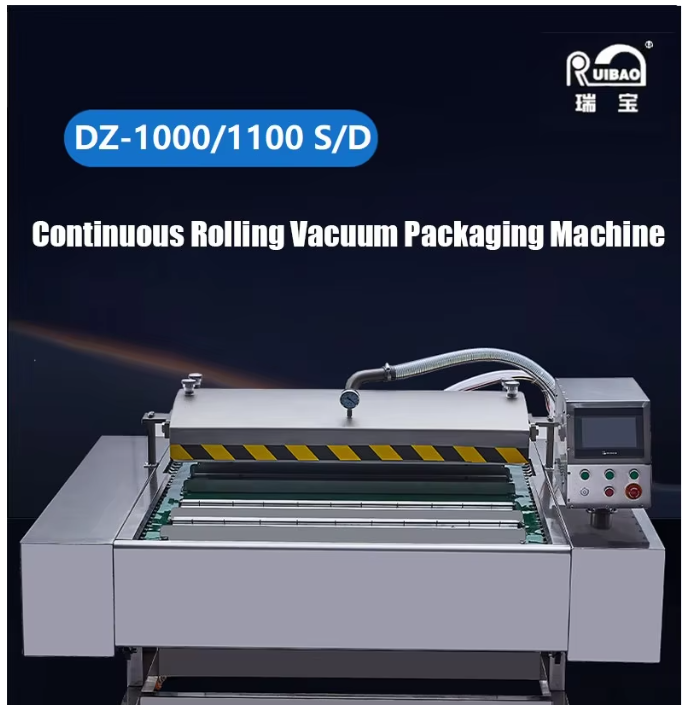

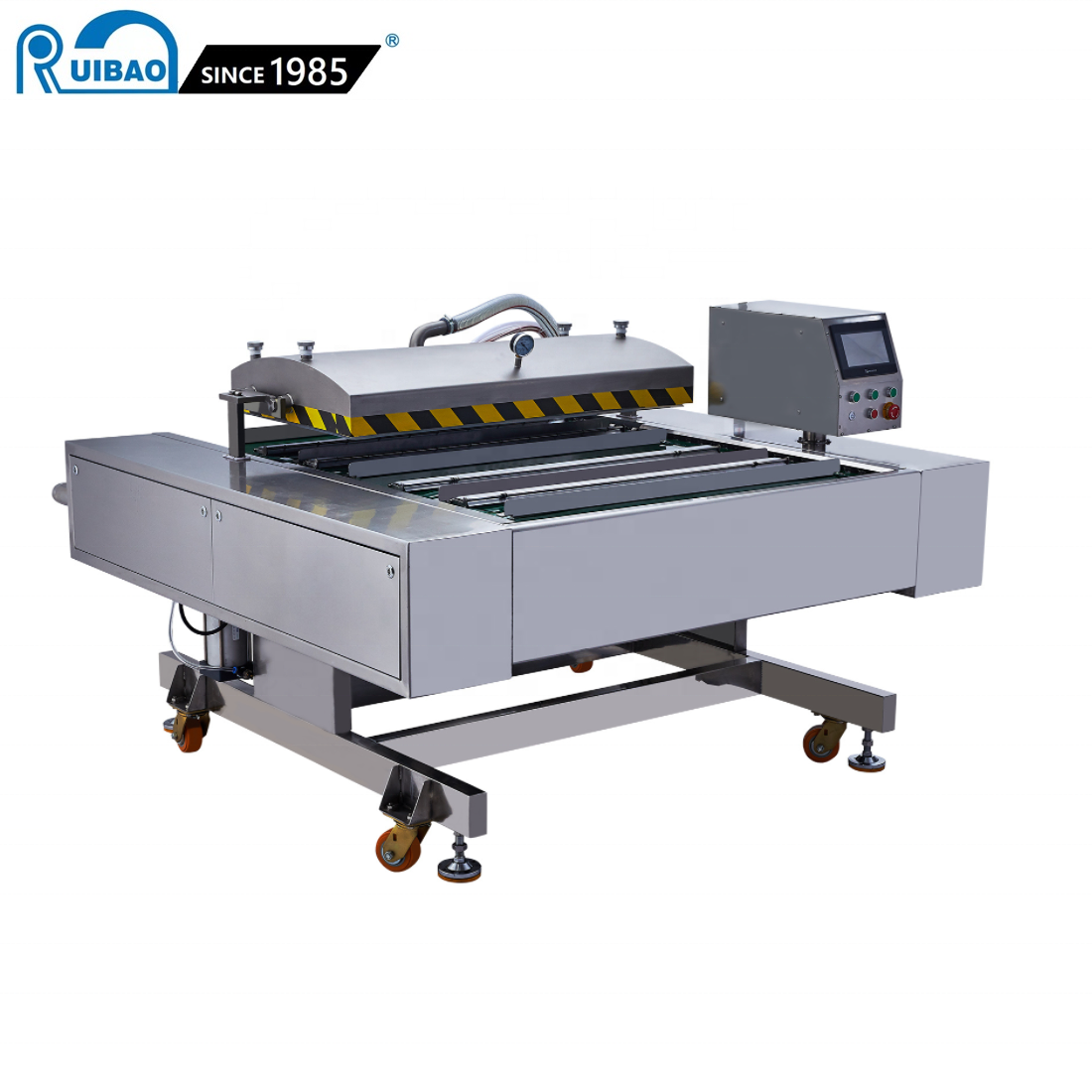

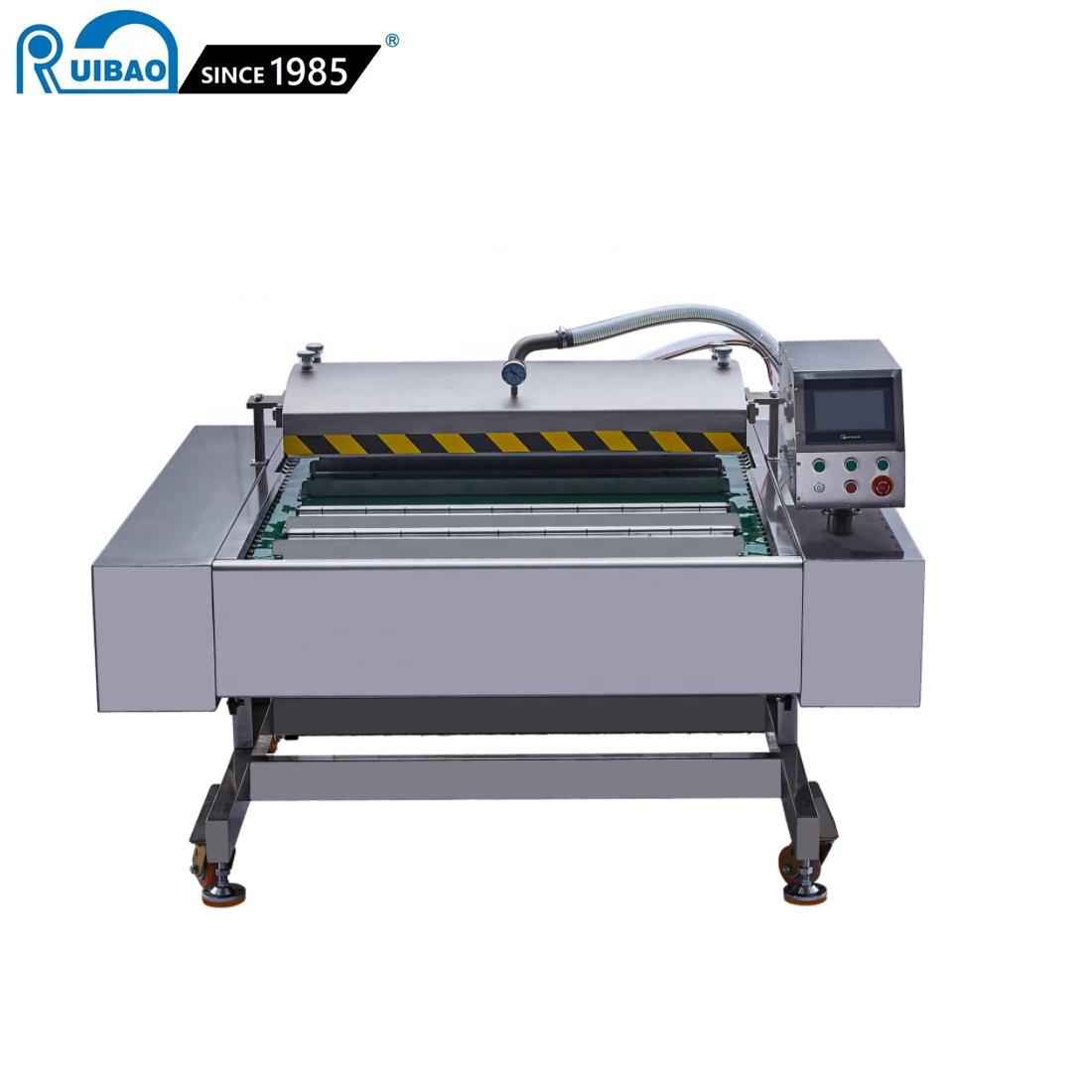

연속식 롤러형 자동 진공 포장기 (DZ-1000 / DZ-1100 시리즈)

1. 제품 개요

대량 생산 환경을 위한 고효율·고속 자동 진공 포장 솔루션

본 장비는 컨베이어 벨트와 진공 챔버가 연동하여 멈춤 없이 연속적으로 작업이 가능한 '연속식 롤러형 자동 진공 포장기'입니다. 일반 진공 포장기 대비 2~3배 이상의 압도적인 생산 효율을 자랑하며, 치즈, 육류, 해산물 등 신선식품부터 대량 가공식품까지 완벽한 진공 밀봉을 지원합니다.

2. 핵심 특장점 (Key Features)

• 연속 순환 가공 시스템 (Conveying & Packaging)

  • 작업자가 컨베이어 벨트 위에 포장재를 연속으로 배치하기만 하면, 장비가 자동으로 [이송 → 진공 → 밀봉 → 배출] 단계를 무한 반복 수행합니다.

  • 자동 배출 후 후단 컨베이어 라인과 바로 연결(연동)이 가능하여 스마트 팩토리 및 자동화 조립 라인 구축에 최적화되어 있습니다.

• 안정적인 공압식 구동 (Pneumatic Element Drive)

  • 컨베이어 벨트 및 진공 챔버 구동부에 고품질 공압 부품을 채택하여 일반 기계식 유압/모터 구동 방식에 비해 구동 안정성이 매우 뛰어납니다.

  • 고장률이 극히 낮고 유지보수가 간편하여 장시간 연속 가동에도 무리가 없습니다.

• 위생적이고 견고한 SUS 304 재질

  • 식품이 직접 닿는 모든 부위와 프레임 전체에 두꺼운 프리미엄 304 스테인리스 스틸(Stainless Steel 304 Thickened)을 적용했습니다. 부식과 녹에 강하며 물청소 및 위생 관리가 용이합니다.

• 특수 식품용 컨베이어 벨트 & 체인

  • 더블 피치 보강 스테인리스 체인을 적용하여 늘어짐 없이 강력하게 구동됩니다.

  • 컨베이어 벨트는 무독성 식품 전용 특수 소재를 사용하여 안전하며, '원터치 벨트 느슨함 조절 구조(Single-key loosening structure)'가 설계되어 있어 벨트 내측과 후면까지 완벽하게 분리 세척·살균할 수 있습니다.

• 고품질 M형 10mm 광폭 실링 바

  • M자형 구조의 10mm 광폭 실링 스트립을 채택하여, 두껍거나 이물질이 묻기 쉬운 포장지 환경에서도 터짐 없이 견고하고 깔끔한 고품질 밀봉을 실현합니다.

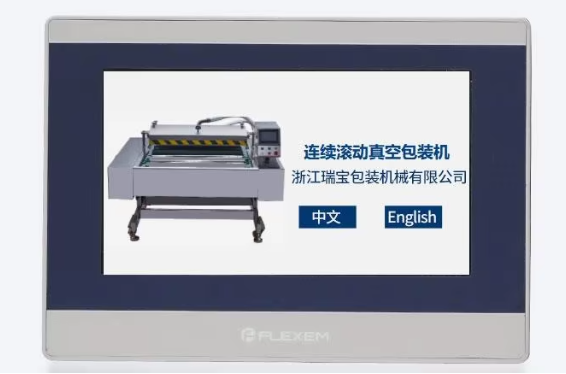

• 스마트 HMI 터치스크린 제어

  • 실시간 안전 알람 시스템이 내장된 고해상도 터치스크린 터미널을 탑재하여 초보자도 한눈에 장비 상태를 파악하고 조작할 수 있습니다. (국문/영문 기본 지원 및 원격 액세스 디버깅 지원)

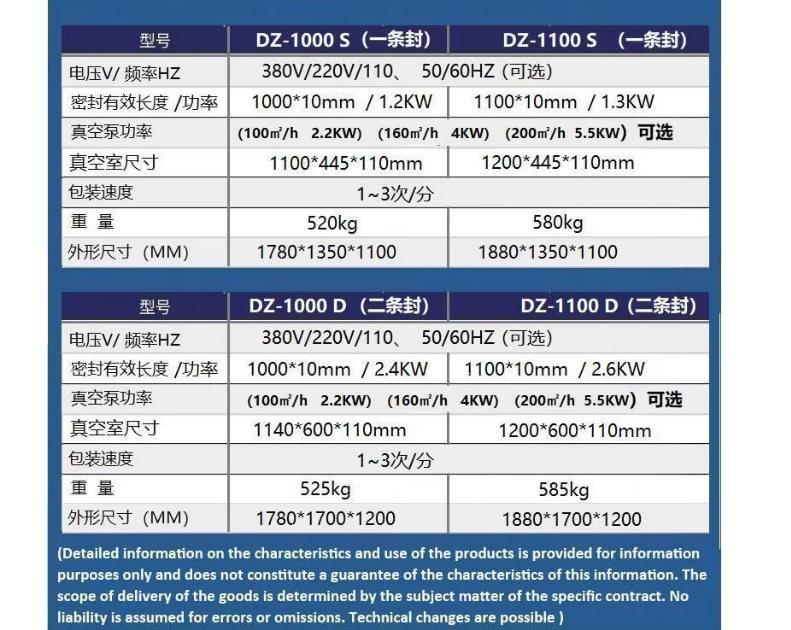

3. 라인업 및 기술 사양 (Technical Specifications)

제품은 실링 바의 길이(1000mm / 1100mm) 및 실링 바의 개수(S: 단선형 / D: 복선형)에 따라 총 4가지 모델로 구성됩니다. 공장 생산량과 포장재 크기에 맞춰 진공펌프 용량($100m^3/h \sim 200m^3/h$)을 선택할 수 있습니다.

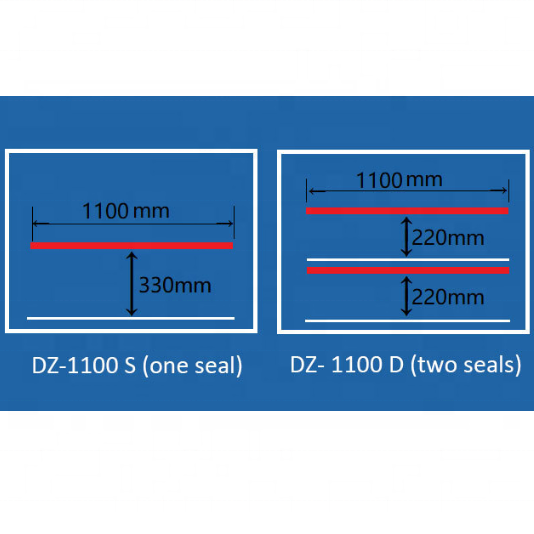

[단선형 모델: S 시리즈] - 한 번에 더 긴 포장재를 깊게 넣을 때 적합

• DZ-1000 S (실링 바 1개, 길이 1000mm)

  • 전압/주파수: 380V / 220V / 110V (50/60Hz 선택 가능)

  • 실링 유효 길이 및 실링 전력: $1000 \times 10\text{mm}$ / $1.2\text{kW}$

  • 진공실(챔버) 크기: $1100 \times 445 \times 110\text{mm}$ (실링바와 챔버 끝단 간격: 330mm)

  • 포장 속도: 분당 $1 \sim 3$회 가동

  • 장비 중량: 520kg

  • 외형 치수: $1780 \times 1350 \times 1100\text{mm}$

• DZ-1100 S (실링 바 1개, 길이 1100mm)

  • 전압/주파수: 380V / 220V / 110V (50/60Hz 선택 가능)

  • 실링 유효 길이 및 실링 전력: $1100 \times 10\text{mm}$ / $1.3\text{kW}$

  • 진공실(챔버) 크기: $1200 \times 445 \times 110\text{mm}$ (실링바와 챔버 끝단 간격: 330mm)

  • 포장 속도: 분당 $1 \sim 3$회 가동

  • 장비 중량: 580kg

  • 외형 치수: $1880 \times 1350 \times 1100\text{mm}$

[복선형 모델: D 시리즈] - 앞뒤로 두 줄씩 배치하여 생산량을 2배로 극대화

• DZ-1000 D (실링 바 2개, 길이 1000mm)

  • 전압/주파수: 380V / 220V / 110V (50/60Hz 선택 가능)

  • 실링 유효 길이 및 실링 전력: $1000 \times 10\text{mm}$ / $2.4\text{kW}$

  • 진공실(챔버) 크기: $1140 \times \mathbf{600} \times 110\text{mm}$ (실링바 간 간격: 220mm)

  • 포장 속도: 분당 $1 \sim 3$회 가동

  • 장비 중량: 525kg

  • 외형 치수: $1780 \times 1700 \times 1200\text{mm}$

• DZ-1100 D (실링 바 2개, 길이 1100mm)

  • 전압/주파수: 380V / 220V / 110V (50/60Hz 선택 가능)

  • 실링 유효 길이 및 실링 전력: $1100 \times 10\text{mm}$ / $2.6\text{kW}$

  • 진공실(챔버) 크기: $1200 \times \mathbf{600} \times 110\text{mm}$ (실링바 간 간격: 220mm)

  • 포장 속도: 분당 $1 \sim 3$회 가동

  • 장비 중량: 585kg

  • 외형 치수: $1880 \times 1700 \times 1200\text{mm}$

(※ 실제 생산 능력은 포장재의 크기, 전단 컨베이어 라인의 공급 속도 및 작업자의 숙련도에 따라 상이할 수 있습니다.)

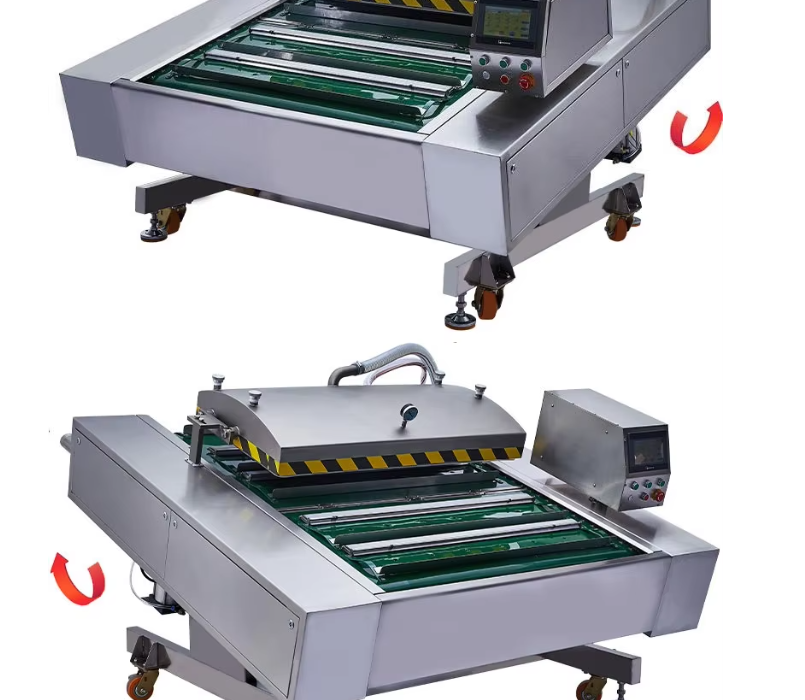

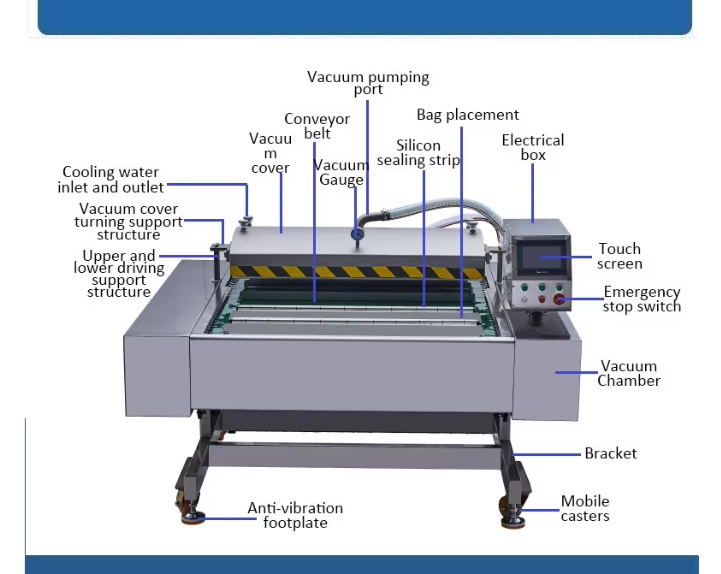

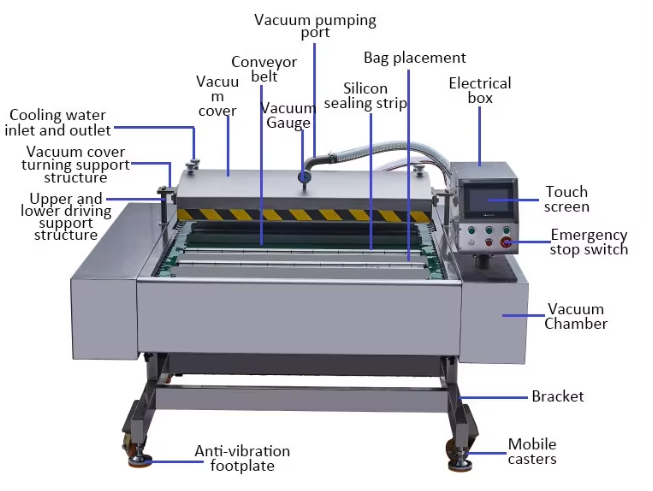

4. 구조 및 명칭 (Component Overview)

직관적인 구조 설계로 정비 및 관리가 수월합니다.

• 상부 구성: 진공 흡입 포트(Vacuum pumping port), 냉각수 입출구(Cooling water inlet/outlet), 진공 게이지(Vacuum Gauge), 진공 커버 회전 지원 구조(Vacuum cover turning support structure)

• 하부 구동부: 특수 컨베이어 벨트(Conveyor belt), 실리콘 실링 바(Silicon sealing strip), 포장재 안착부(Bag placement), 방진 발판 및 이동식 캐스터(Anti-vibration footplate & Mobile casters)

• 제어부: 일체형 전장박스(Electrical box), 스마트 터치스크린(Touch screen), 비상 정지 스위치(Emergency stop switch)

제품의 상세 견적 및 한국 공장 환경에 맞춤형 옵션 변경(진공펌프 업그레이드 등)을 원하시면 언제든 문의해 주시기 바랍니다.
