자동 드립백 커피 및 외포장 일체형 패키징 머신

1. 제품 개요

본 장비는 드립백(초음파 3면 실링 필터) 제조부터 원두 분말 계량·충진, 그리고 알루미늄/크라프트지 외포장재 밀봉까지 한 번에 수행하는 고성능 자동 일체형 패키징 시스템입니다. 식품 등급의 안전한 포장과 높은 생산 효율성을 제공합니다.

2. 핵심 기능 및 특징 (Key Features)

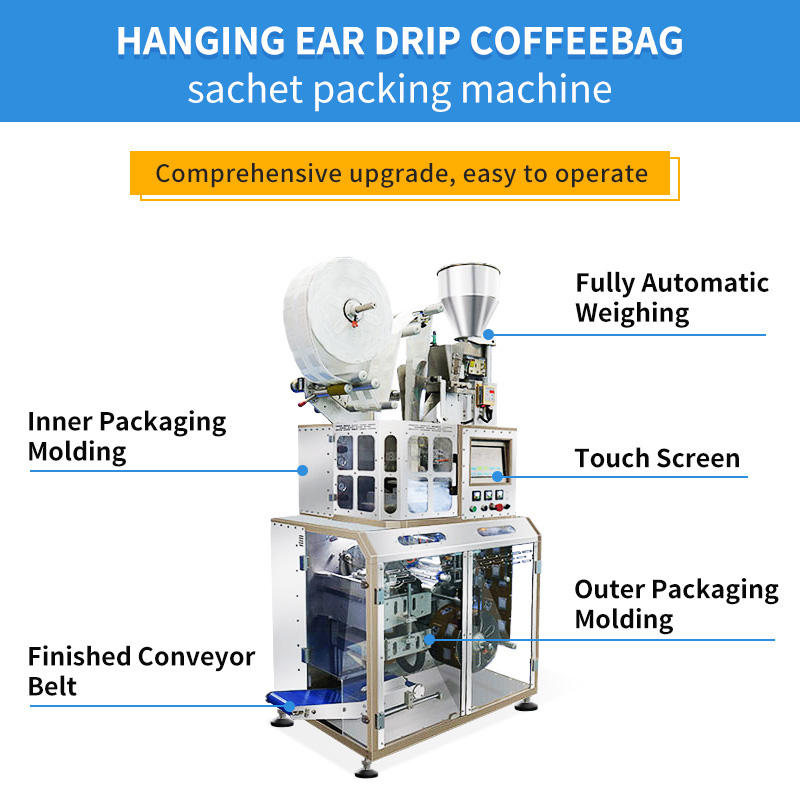

올인원 자동화 시스템 (All-in-One): 백 성형(제봉), 정밀 계량, 충진, 내포장 실링, 컷팅, 외포장 밀봉, 수량 카운팅, 배치 번호 인쇄(옵션) 기능을 하나의 라인에서 완전 자동 수행.
초음파 실링 (Ultrasonic Sealing) 적용: 내포장(드립백 필터) 테두리에 고급 초음파 실링 기술을 적용하여 열 변형 없이 깔끔하고 견고한 밀봉 상태와 수려한 외관을 보장.
정밀 서보/스테퍼 모터 제어: 외포장 필름 이송(Conveying) 시 스테퍼 모터를 활용하여 정확한 피드 제어와 높은 작업 효율성 달성.
스크류 체적식 계량 (Volumetric Metering): 원두 분말의 특성에 맞춰 커스텀 제작된 미터링 스크류를 통해 정밀하고 일정한 토출량 유지.
직관적인 터치스크린 UI: PLC 기반 제어와 한눈에 들어오는 터치스크린 인터페이스로 초보자도 쉽게 조작 및 파라미터 세팅 가능.

3. 상세 제품 사양 (Technical Specifications)

📊 기본 기계 사양

항목	상세 사양	비고
모델명 (Model)	CB-G120
제조국/처 (Origin)	중국 광동성 (Foshan Chuanglibao Packaging Machinery Co., Ltd.)
구동 방식 (Driven Type)	전동식 (Electric) / 자동 (Automatic Grade)
정격 전압 및 소비전력	AC 220V / 50Hz / 3.7kW	단상 220V 환경

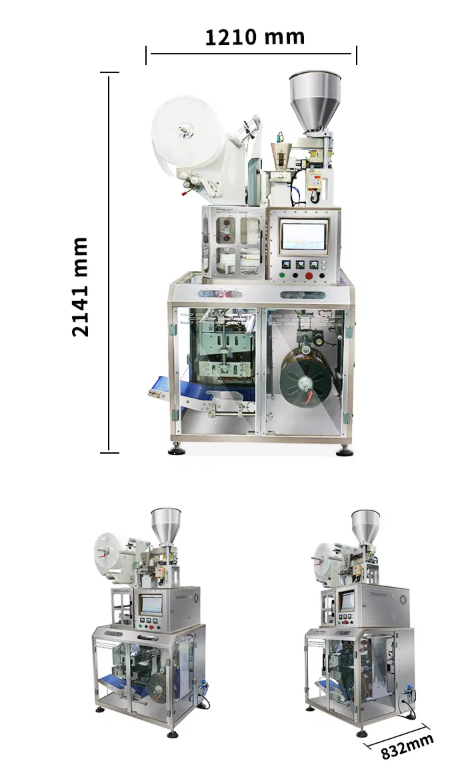

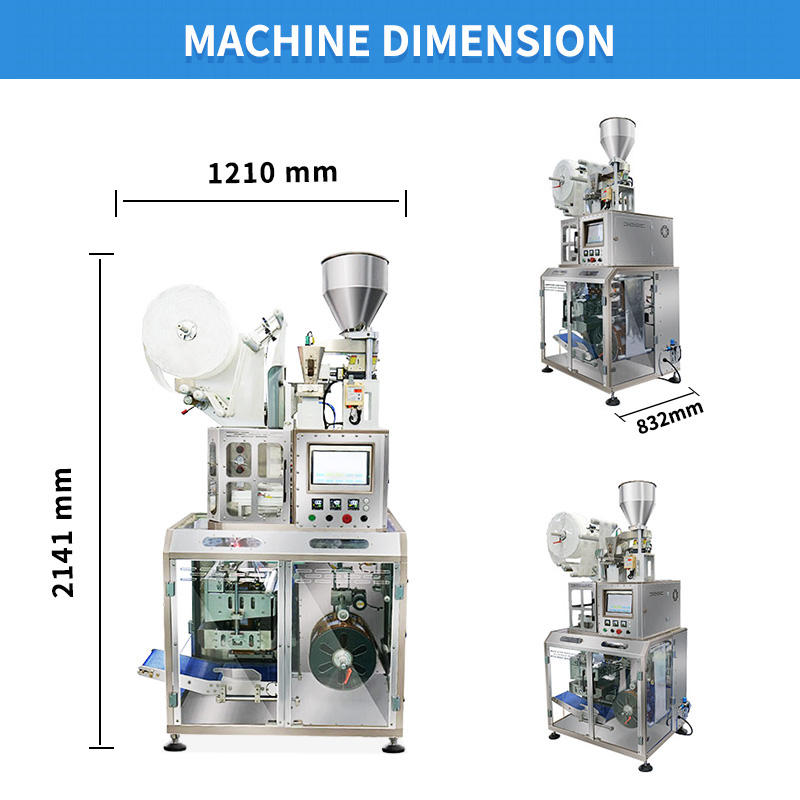

장비 크기 ($L \times W \times H$)	$1210 \times 832 \times 2141 \text{ mm}$
장비 중량 (Weight)	660 kg	안착 부지 하중 확인 요망
생산 속도 (Packing Speed)	분당 40 ~ 60백 ($40 \sim 60 \text{ bags/min}$)	원두 밀도 및 세팅치에 따라 상이

☕ 포장 및 충진 사양

항목	상세 사양
충진 범위 (Filling Range)	5 ~ 10 g (커피 분말 및 미세 과립 기준)
계량 스코프 (Measuring Scope)	$90 \times 90 \text{ mm}$ ($L \times W$)
내포장 규격 (Inner Bag Size)	$120 \times 100 \text{ mm}$ ($L \times W$)

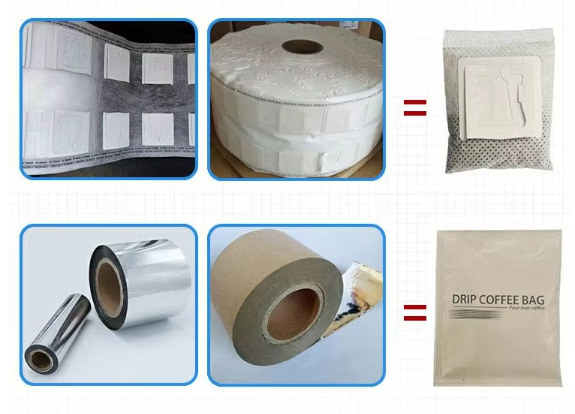

호환 내포장재 (Inner Material)	부직포(Non-woven fabric), 필터 페이퍼, 나일론, 옥수수 전분 필터(Corn fiber) 등 3면 실링 드립 필터백
호환 외포장재 (Outer Material)	알루미늄 증착 필름(Aluminized film), 크라프트 종이 필름(Paper film), OPP/CPP 합지 필름 등

4. 공정별 디테일 (Process Layout)

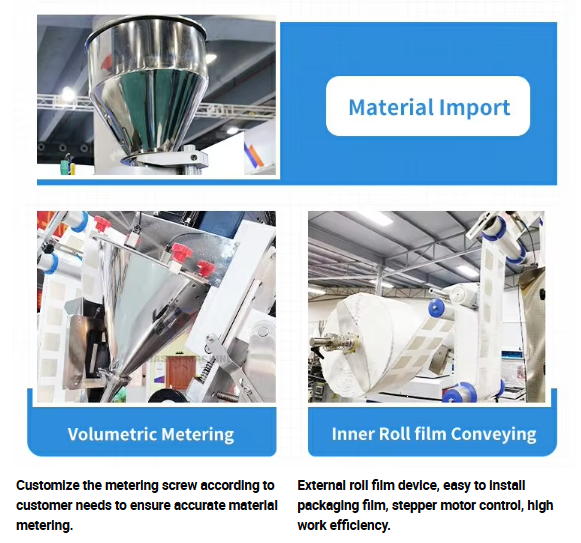

Volumetric Metering (체적식 계량): 호퍼 하단 원두 분말 전용 스크류를 통한 고정밀 공급.

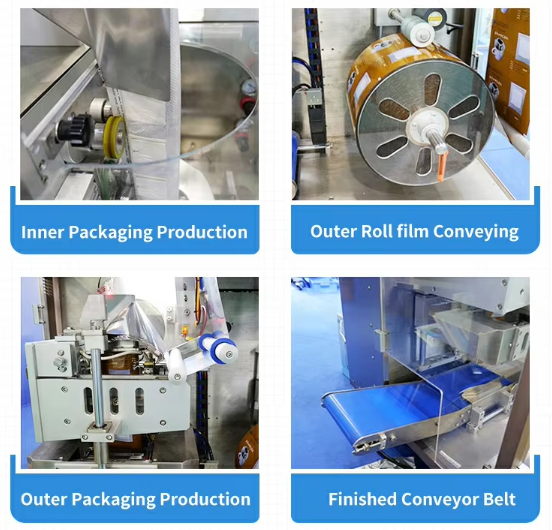

Inner Roll film Conveying & Production: 내부 드립백 필터 롤 피딩 및 초음파 3면 융착 성형.
Outer Roll film Conveying: 외포장용 합지 롤 필름 텐션 제어 및 정밀 이송.
Outer Packaging Production: 충진이 완료된 드립백을 외포장재 내부에 삽입 후 최종 열 밀봉 및 컷팅.
Finished Conveyor Belt: 완성된 최종 드립백 제품을 외부로 안정적으로 토출.

⚙️ 엔지니어 참고 사항 (Technical Note):

본 장비는 핵심 구동부(모터, PLC, 기어, 베어링)의 내구성을 확보한 설계로, 유럽 EU 표준(Complies with EU standards)을 준수하여 제작되었습니다. AC 220V 50Hz 사양이 기본이므로 국내(60Hz) 환경 도입 시 VFD 인테이크 세팅 및 모터 발열 여부를 사전 체크하는 것이 좋습니다.
