블랙벨트스포츠
PHONE:010.9245.2733
가격: 2250만원
KAKAO:KOOR10
"이 제품은 구매대행을 통하여 유통되는 제품임"

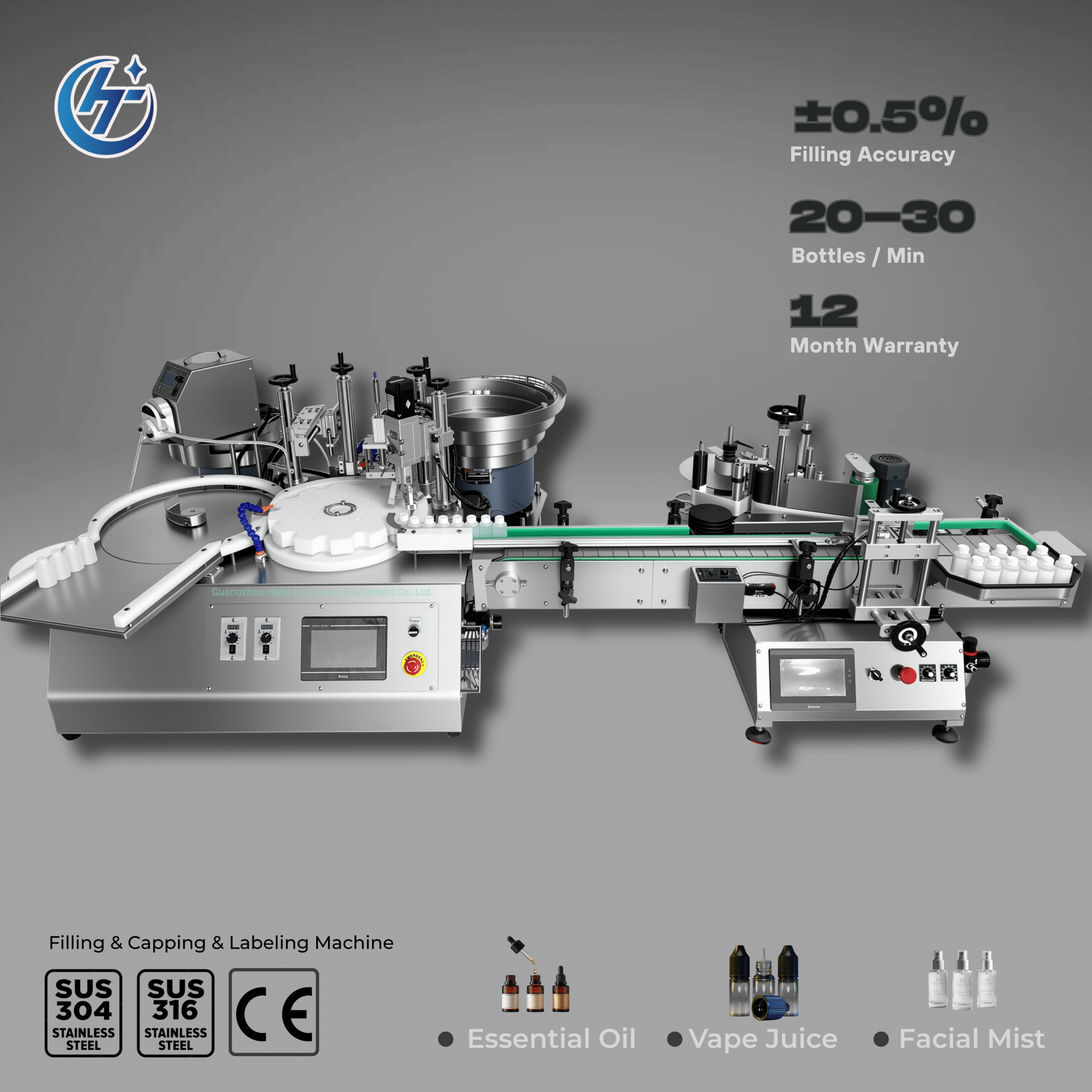

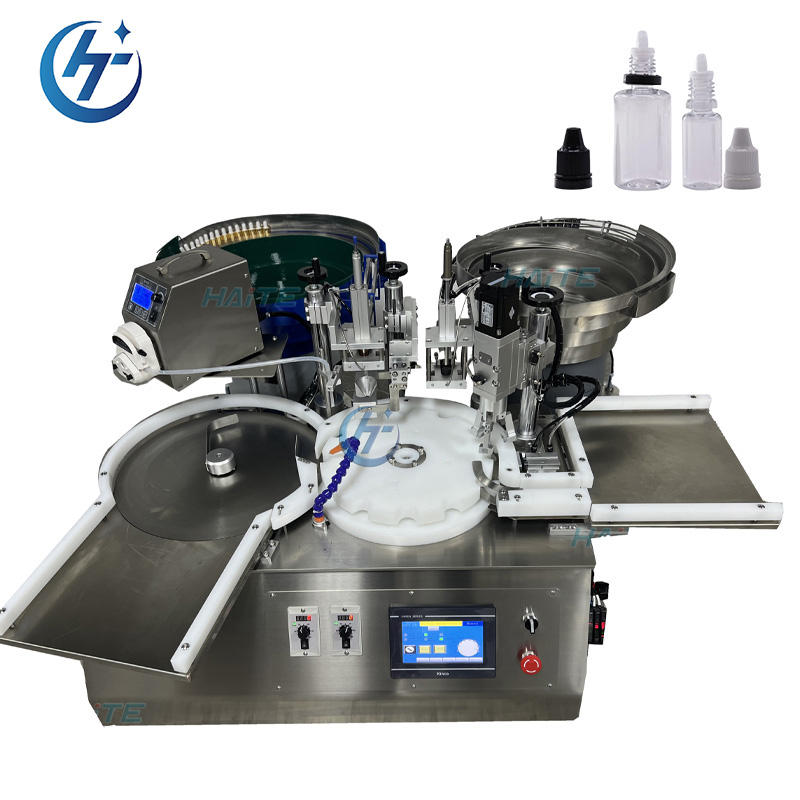

자동 데스크탑 액상 충진·캡핑·라벨링 라인
(Automatic Rotary Servo Liquid Filling, Capping & Labeling Machine Line)
화장품, 의약품, 식품, 전자담배 리퀴드까지 원스톱 패키징 솔루션
자동 병 공급부터 충진, 캡 피딩, 캡핑, 그리고 라벨링까지 하나의 스트림라인으로 연결된 컴팩트형 고효율 자동화 라인입니다. 에센셜 오일, 세럼, 주스, 향수, 네일폴리시 등 다양한 고·저점도 액상 제품 생산에 최적화되어 있습니다.

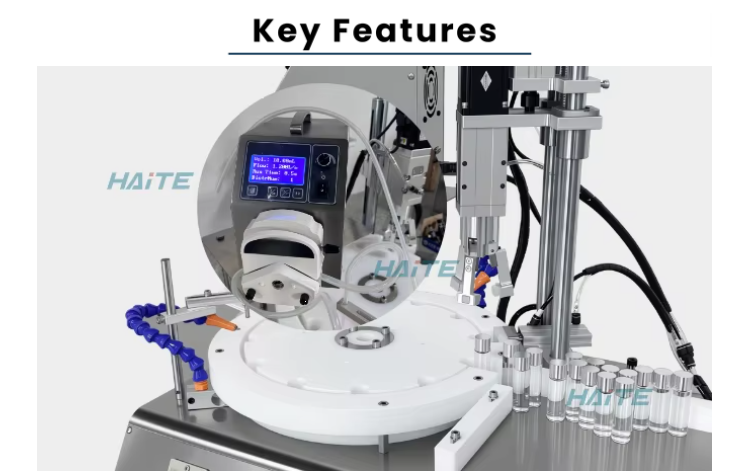

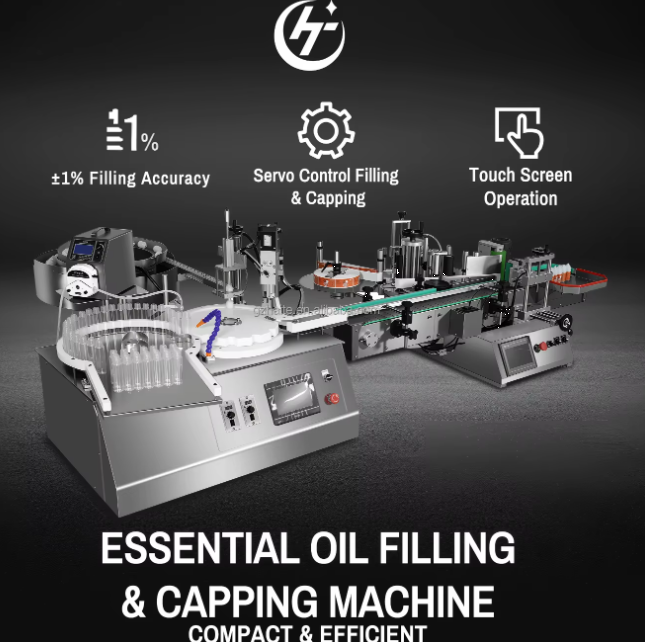

📌 핵심 특장점 (Key Features)
±0.5% ~ 1% 고정밀 충진: 정밀한 제어로 원료 손실을 최소화하고 일관된 정량을 보장합니다.
서보 컨트롤 시스템: 충진 및 캡핑 공정에 서보 모터를 적용하여 안정적이고 정밀한 속도·타이밍 제어가 가능합니다.
직관적인 터치스크린 조작: 스마트 PLC 및 한눈에 들어오는 터치스크린 스크린 인터페이스로 초보자도 빠른 세팅과 손쉬운 유지보수가 가능합니다.
광범위한 적용성: 0.1ml부터 100ml까지 다양한 용량의 유리의 정밀 충진 및 플라스틱 용기 대응이 가능합니다.

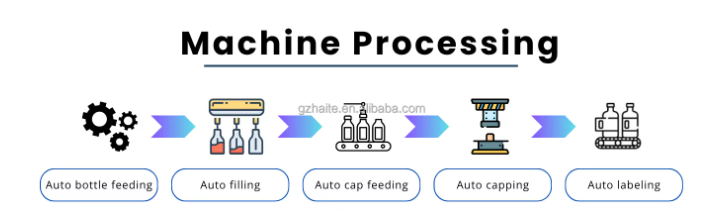

🔄 전체 공정 프로세스 (Machine Processing)
자동 병 공급 (Auto Bottle Feeding): 언스크램블러를 통해 용기를 안정적으로 투입
자동 액상 충진 (Auto Filling): 노즐을 통한 정밀 정량 분사

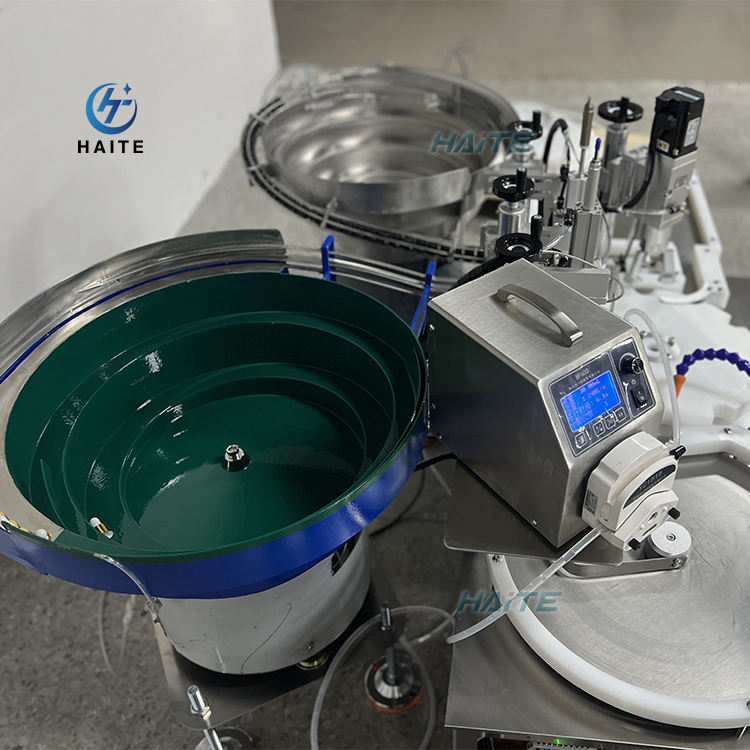

자동 캡 피딩 (Auto Cap Feeding): 볼 피더(파츠 언스크램블러)를 통한 자동 캡 정렬 및 공급

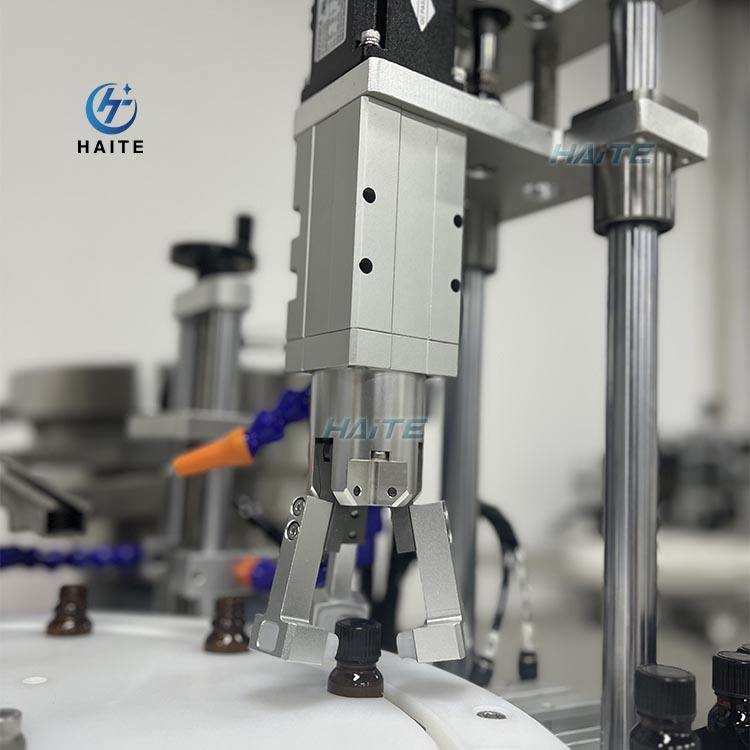

자동 캡핑 (Auto Capping): 용기 및 캡 특성에 맞춘 강력하고 정밀한 밀봉

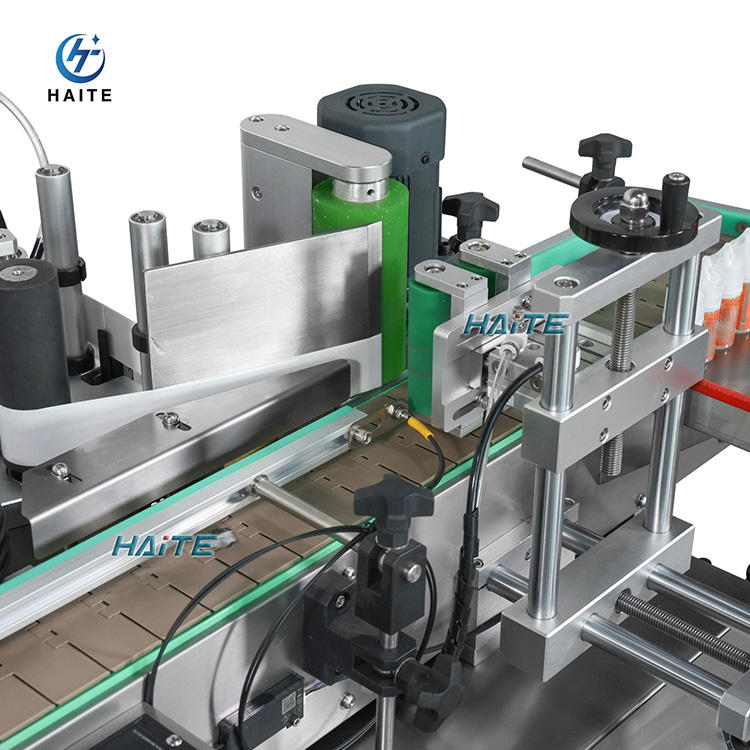

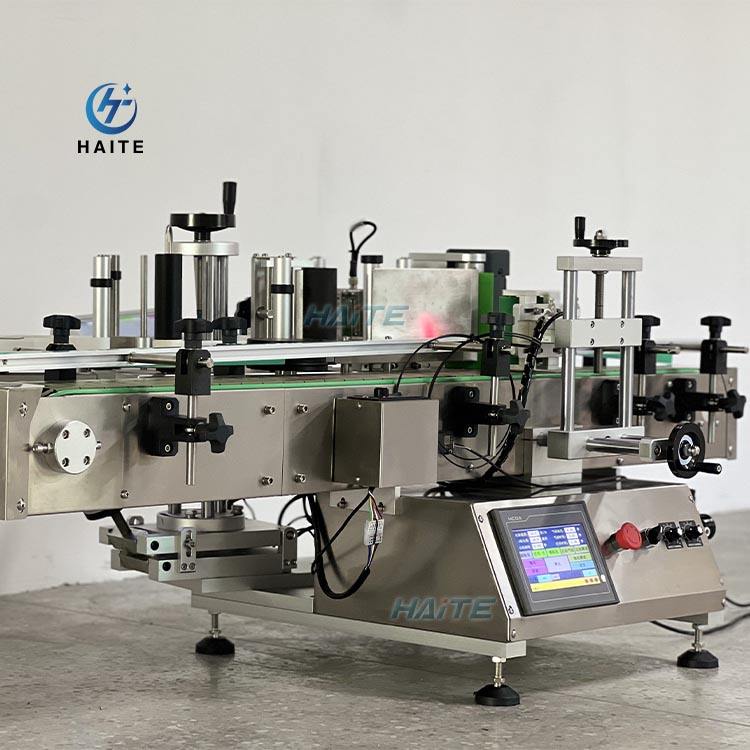

자동 라벨링 (Auto Labeling): 컨베이어 연동을 통한 외관 라벨 부착 및 배출
🛠️ 맞춤형 옵션 구성 (Customized Solutions)
고객사의 용기 형태와 액상 점도에 맞춰 하드웨어를 자유롭게 믹스앤매치(Mix & Match)할 수 있습니다.

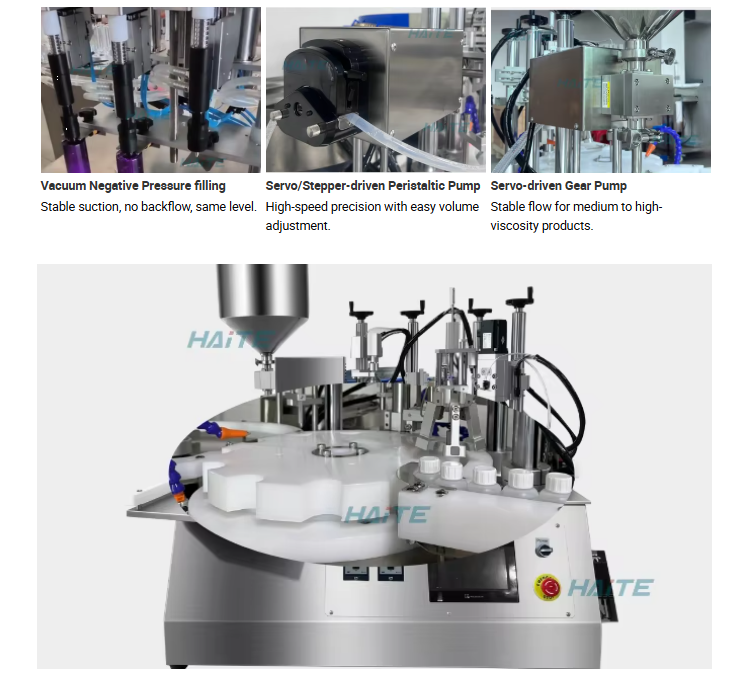

1. 액상 맞춤형 충진 모듈 (Filling Options)
서보/스텝 제어 연동 편동 펌프 (Peristaltic Pump): 소량 충진 및 다품종 소량 생산 시 튜브 교체가 간편하여 교차 오염이 없고 정밀함.
서보 제어 기어 펌프 (Gear Pump): 점도가 높은 액상(Thick/High-viscosity)이나 오일류를 일정하고 안정적인 유량으로 충진.
진공 음압 충진 (Vacuum Negative Pressure): 거품이 많이 발생하는 액상에 적합하며, 모든 용기의 액상 수평선(Level)을 일정하게 맞춤.
웨이트(중량 제어) 충진 (Weight Filling): 불규칙한 모양의 용기나 고가의 액상을 무게 기준으로 정밀 충진.

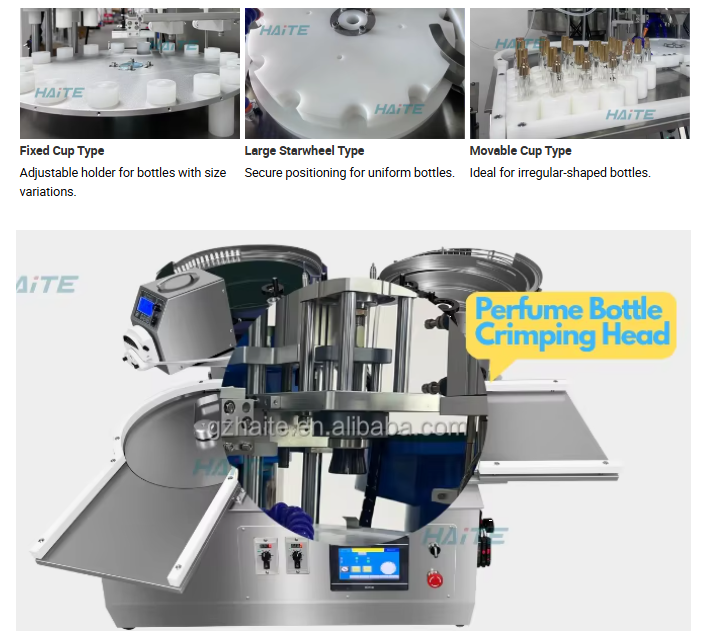

2. 용기 고정 몰드 (Bottle Fix Molds)
고정 컵 타입 (Fixed Cup): 미세한 크기 변화가 있는 용기들을 조정하여 고정.
대형 스타휠 타입 (Large Starwheel): 동일 규격의 대량 생산 시 신속하고 안정적인 위치 제어.
이동식 컵 타입 (Movable Cup): 정형화되지 않은 특이한 형태(이형 병)의 용기에 이상적.

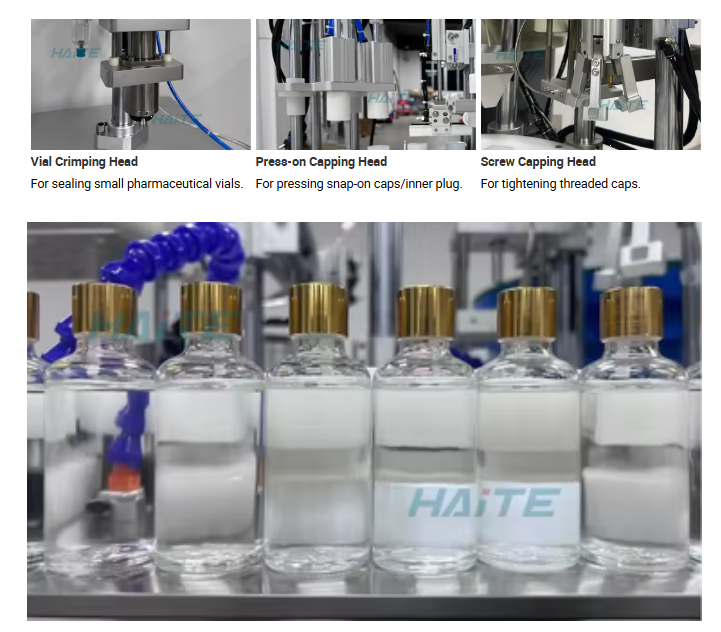

3. 다양한 캡 형태 대응 (Capping Heads)
바이알 크림핑 헤드 (Vial Crimping): 제약용 바이알, 알루미늄 캡 밀봉용.
프레스온 캡핑 헤드 (Press-on): 스냅 캡이나 내부 플러그(속캡) 압착용.
스크류 캡핑 헤드 (Screw Capping): 일반적인 회전식 나사산 캡 타이팅용.
향수 펌프 크림핑 헤드 (Perfume Crimping): 향수용 스프레이 펌프 캡 전용 가공.

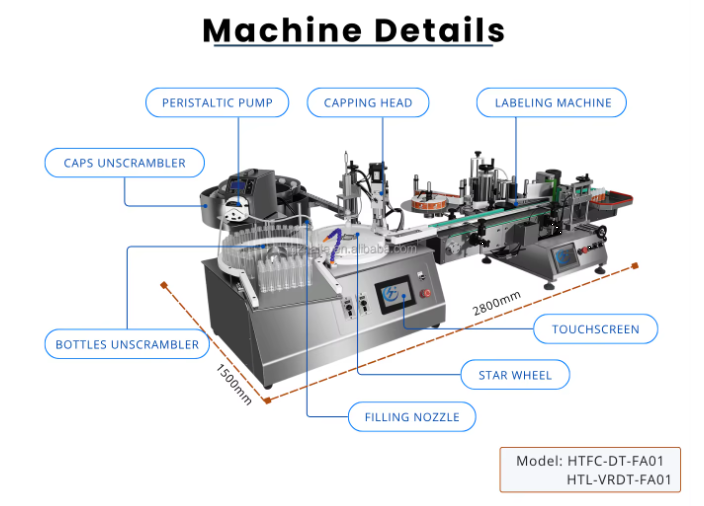

📐 기기 디테일 및 레이아웃 (Machine Details)
컴팩트한 공간 활용: 전체 라인 길이 2,800mm, 폭 1,500mm로 협소한 작업장이나 데스크탑 환경 근처에도 배치가 가능합니다.
주요 구성 요소: 용기 공급기(Bottles Unscrambler) ➔ 연동 펌프 ➔ 충진 노즐 ➔ 스타휠 ➔ 캡 공급기(Caps Unscrambler) ➔ 캡핑 헤드 ➔ 컨베이어 ➔ 라벨링 머신 ➔ 터치스크린 제어반
📊 제품 주요 제원 (Specification)
파라미터 (Parameter) 상세 사양 (Specification) 장비 모델명 HTFC-DT-FA01 + HTL-VRDT-FA01 충진 방식 연동 펌프(Peristaltic) / 기어 펌프(Gear) / 피스톤 펌프 등 (선택 옵션) 충진 노즐 수 1구 또는 2구 충진 범위 5 ~ 100 ml (주문 맞춤형 조절 가능) 생산 능력 분당 5 ~ 30병 (5-30 bottles/min) 충진 정밀도 ± 0.5% 이내 캡핑 타입 스크류(Screw) / 프레스(Press) / 크림핑(Crimping) 선택 가능 라벨링 타입 원형 용기(Round Bottle)용 자가점착식 스티커 라벨링 적용 용기 직경 20 ~ 60 mm (옵션 적용 시 10 ~ 200 mm 대응 가능) 적용 용기 높이 20 ~ 200 mm (커스텀 가능) 소비 전력 1500W (1.5kW) 정격 전압 220V / 50Hz ; 110V / 60Hz 사용 공기압 0.6 ~ 0.9 MPa 장비 총 중량 약 280 kg 장비 외형 크기 2800mm (L) × 1500mm (W) × 1100mm (H) 재질 사양 SUS304 / SUS316 스테인리스 스틸 (CE 인증 획득)
