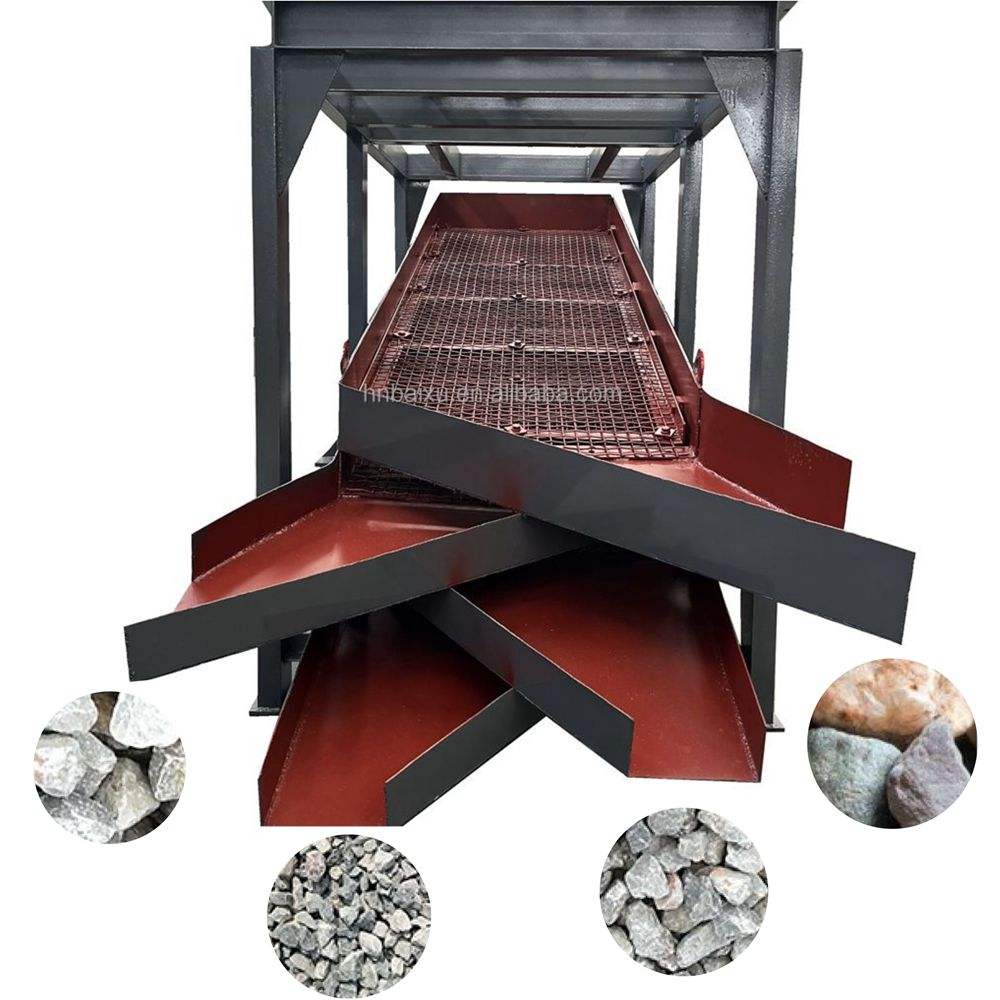

산업용 원형 진동 선별기 (Circular Vibrating Screen)
강력한 진동과 내구성으로 광석, 골재, 모래 등을 완벽하게 선별합니다.
본 장비는 파쇄 공정 후 다양한 크기의 완제품 선별 라인에 필수적인 고효율 멀티 레이어(Multi-layer) 진동 스크린입니다. 석탄, 석회석, 자갈, 금속 및 비금속 광물 등 다양한 산업 분야에서 널리 사용됩니다.
01. 핵심 특장점 (Key Features)
고망간강(High Manganese Steel) 스크린 적용
가장 마모가 심한 스크린 매쉬 부분에 고망간강 직조망 또는 타공판을 적용하여 내마모성을 극대화하고 교체 주기를 대폭 늘렸습니다.
원통형 편심축 진동기 & 오프셋 블록 기술
진동 진폭(Amplitude) 조절이 용이하여 현장 자재 특성에 맞춘 미세 조정이 가능하며, 유지보수가 매우 편리합니다.
정밀한 다층 구조 (Multi-Layer) 맞춤 제작
단층(Single layer)부터 최대 5층(Multi-layer)까지 스크린 판을 자유롭게 구성할 수 있어, 한 번의 공정으로 여러 규격의 완제품을 동시에 선별해냅니다.
강력한 진동, 저소음 설계
구조적 안정성을 바탕으로 강력한 진동력을 전달하여 선별 효율은 높이고, 구동 소음은 최소화했습니다. 메쉬가 쉽게 막히지 않는 구조로 연속 작업에 유리합니다.

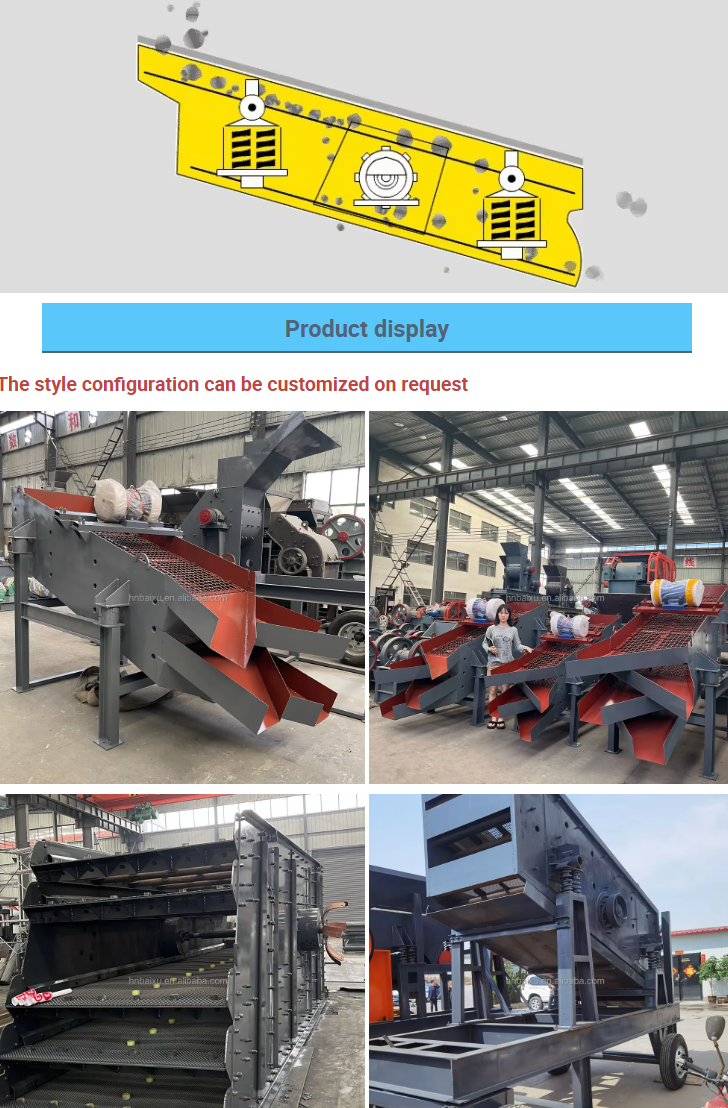

02. 장비 작동 원리 및 구성

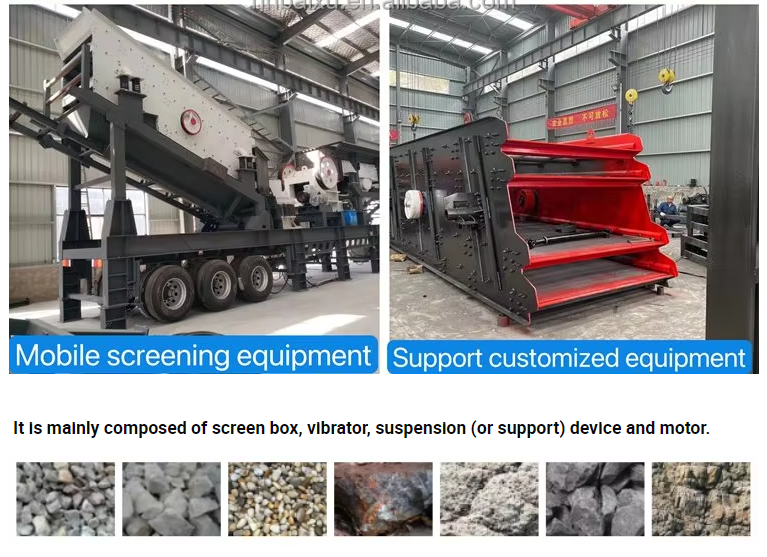

본 장비는 주로 스크린 박스, 진동기(Vibrator), 스프링 지지 장치(Suspension/Support), 그리고 구동 모터로 구성되어 있습니다.
원형 진동 스크린의 운동 궤적은 원형을 그리며 역동적으로 움직여, 경사면을 따라 자재가 걸러짐과 동시에 빠르게 하부로 배출됩니다.

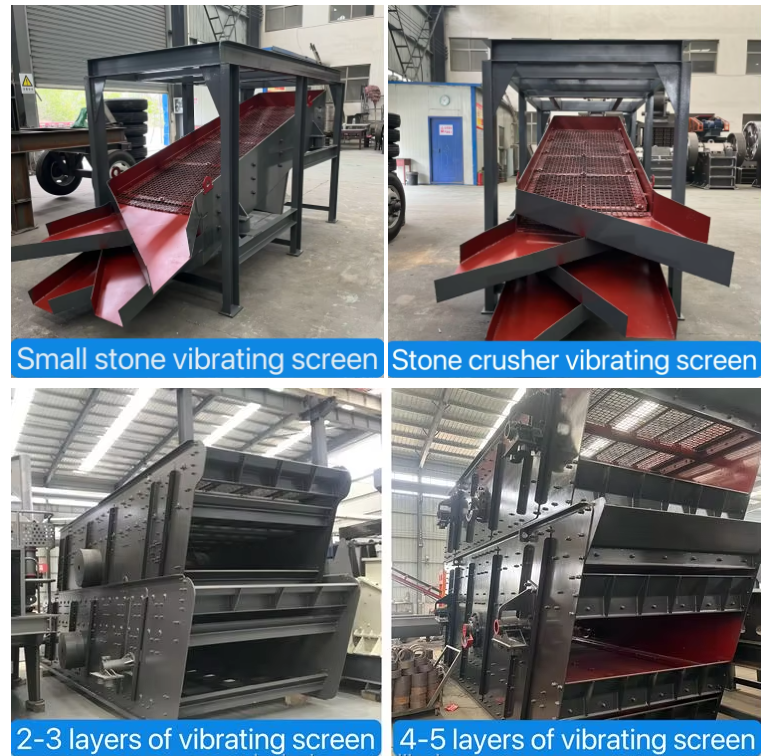

03. 제품 라인업 (Product Category)
현장 규모와 처리 용량에 맞춘 다양한 상하부 프레임 및 모바일 옵션을 제공합니다.

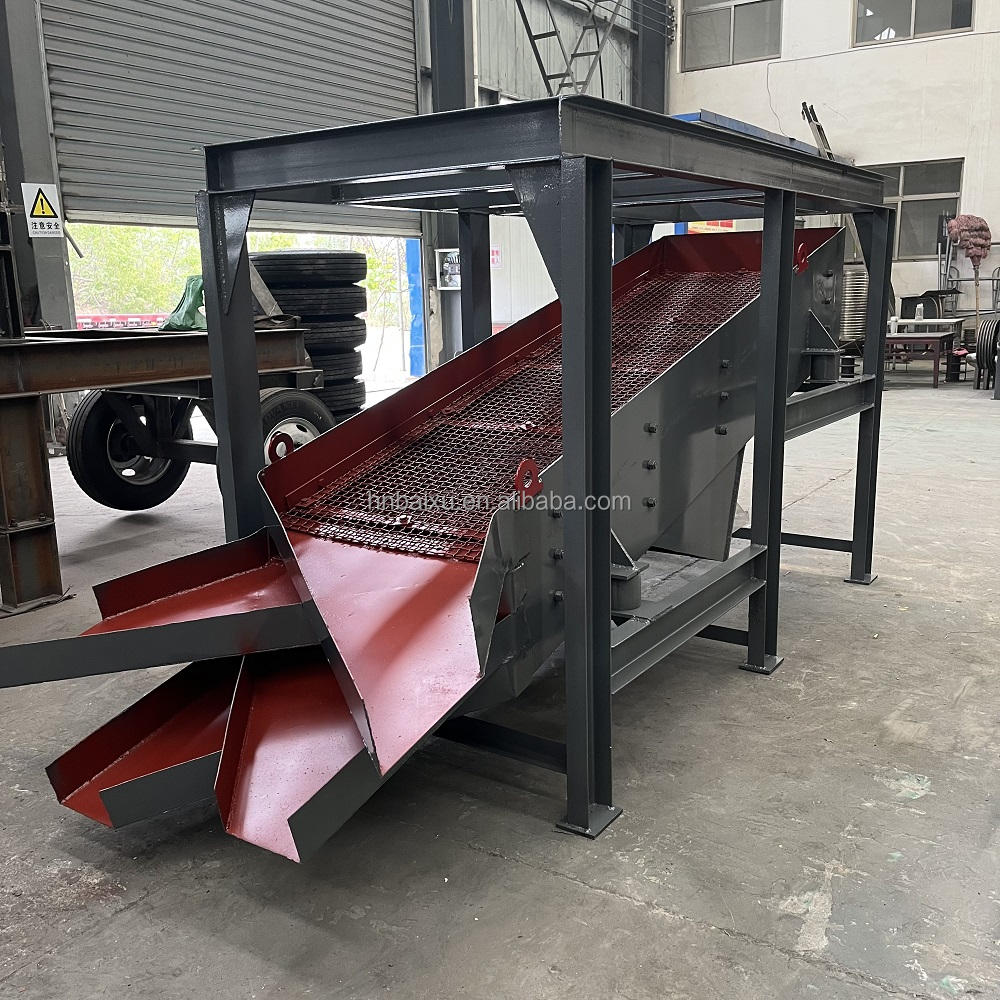

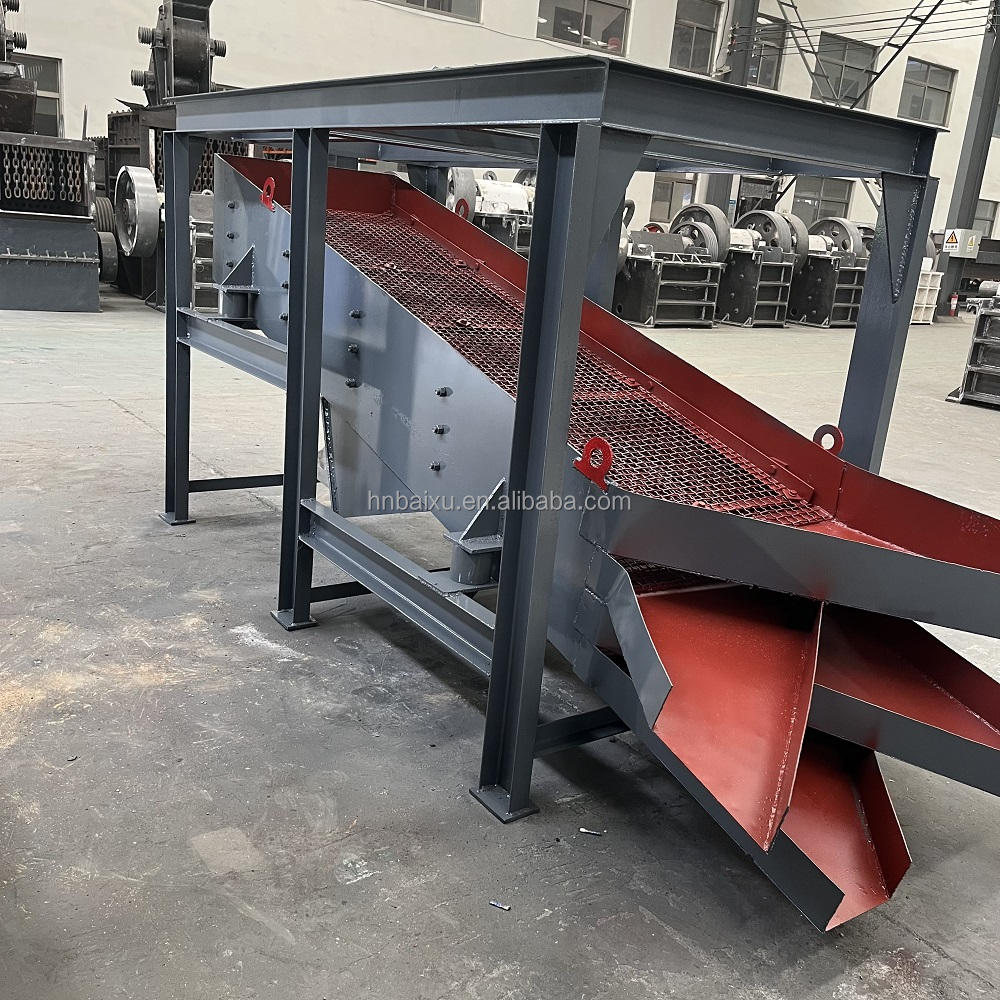

소형 석재 진동 선별기 (Small Stone Vibrating Screen): 소규모 라인 및 테스트용 적합.
파쇄기 연동형 선별기 (Stone Crusher Vibrating Screen): 크러셔 배출구 직결 타입.
2~3층형 선별기 (2-3 Layers Screen): 일반적인 2~4종 골재 분류용.
4~5층형 선별기 (4-5 Layers Screen): 대용량 및 고정밀 다단계 분류용.
이동식 선별 설비 (Mobile Screening Equipment): 트레일러 일체형으로 현장 이동 용이.
04. 기술 사양 (Technical Parameters)
모델명 (Model) 스크린 층수 (Layers) 스크린 면적 (m2) 모터 출력 (kW) 처리 용량 (Yield, t/h) 0518 2-5 0.9 0.75 3 - 5 0620 2-5 1.2 1.1 5 - 10 0722 2-5 1.54 1.5 10 - 15 0825 2-5 2.0 1.5 15 - 20 1030 2-5 3.0 2.2 20 - 30 2yk1236 2 4.32 7.5 20 - 50 3yk1236 3 4.32 11.0 30 - 60 4yk1236 4 4.32 15.0 30 - 60 2yk1548 2 7.2 11.0 50 - 100 3yk1548 3 7.2 18.5 60 - 100 4yk1548 4 7.2 22.0 70 - 100 5yk1548 5 7.2 37.0 80 - 100 3yk1860 3 10.8 22.0 80 - 150 4yk1860 4 10.8 37.0 90 - 150 5yk1860 5 10.8 45.0 100 - 150 3yk2160 3 12.6 37.0 90 - 180 4yk2160 4 12.6 45.0 90 - 180 5yk2160 5 12.6 45.0 100 - 200
블랙벨트스포츠
PHONE:010.9245.2733
가격: 800 x 2500 x 4단 기준 1350만원
KAKAO:KOOR10
"이 제품은 구매대행을 통하여 유통되는 제품임"
산업용 원형 진동 선별기 (Circular Vibrating Screen)
강력한 진동과 내구성으로 광석, 골재, 모래 등을 완벽하게 선별합니다.
본 장비는 파쇄 공정 후 다양한 크기의 완제품 선별 라인에 필수적인 고효율 멀티 레이어(Multi-layer) 진동 스크린입니다. 석탄, 석회석, 자갈, 금속 및 비금속 광물 등 다양한 산업 분야에서 널리 사용됩니다.
01. 핵심 특장점 (Key Features)
고망간강(High Manganese Steel) 스크린 적용
가장 마모가 심한 스크린 매쉬 부분에 고망간강 직조망 또는 타공판을 적용하여 내마모성을 극대화하고 교체 주기를 대폭 늘렸습니다.
원통형 편심축 진동기 & 오프셋 블록 기술
진동 진폭(Amplitude) 조절이 용이하여 현장 자재 특성에 맞춘 미세 조정이 가능하며, 유지보수가 매우 편리합니다.
정밀한 다층 구조 (Multi-Layer) 맞춤 제작
단층(Single layer)부터 최대 5층(Multi-layer)까지 스크린 판을 자유롭게 구성할 수 있어, 한 번의 공정으로 여러 규격의 완제품을 동시에 선별해냅니다.
강력한 진동, 저소음 설계
구조적 안정성을 바탕으로 강력한 진동력을 전달하여 선별 효율은 높이고, 구동 소음은 최소화했습니다. 메쉬가 쉽게 막히지 않는 구조로 연속 작업에 유리합니다.
02. 장비 작동 원리 및 구성
본 장비는 주로 스크린 박스, 진동기(Vibrator), 스프링 지지 장치(Suspension/Support), 그리고 구동 모터로 구성되어 있습니다.
원형 진동 스크린의 운동 궤적은 원형을 그리며 역동적으로 움직여, 경사면을 따라 자재가 걸러짐과 동시에 빠르게 하부로 배출됩니다.
03. 제품 라인업 (Product Category)
현장 규모와 처리 용량에 맞춘 다양한 상하부 프레임 및 모바일 옵션을 제공합니다.
소형 석재 진동 선별기 (Small Stone Vibrating Screen): 소규모 라인 및 테스트용 적합.
파쇄기 연동형 선별기 (Stone Crusher Vibrating Screen): 크러셔 배출구 직결 타입.
2~3층형 선별기 (2-3 Layers Screen): 일반적인 2~4종 골재 분류용.
4~5층형 선별기 (4-5 Layers Screen): 대용량 및 고정밀 다단계 분류용.
이동식 선별 설비 (Mobile Screening Equipment): 트레일러 일체형으로 현장 이동 용이.
04. 기술 사양 (Technical Parameters)
현장 요구 사항에 따라 스크린 판(고망간강 직조망, 타공판, 고무 스크린 판 등) 및 상세 규격 맞춤 주문 제작(Customized)이 가능합니다.
