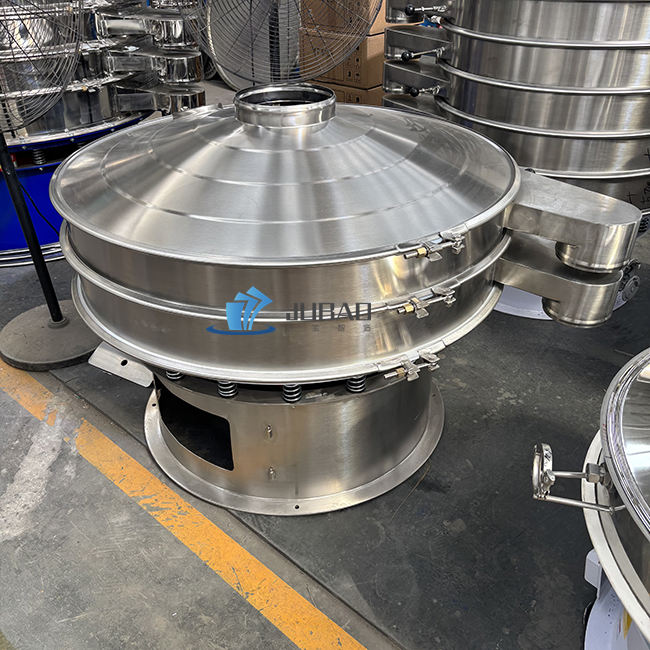

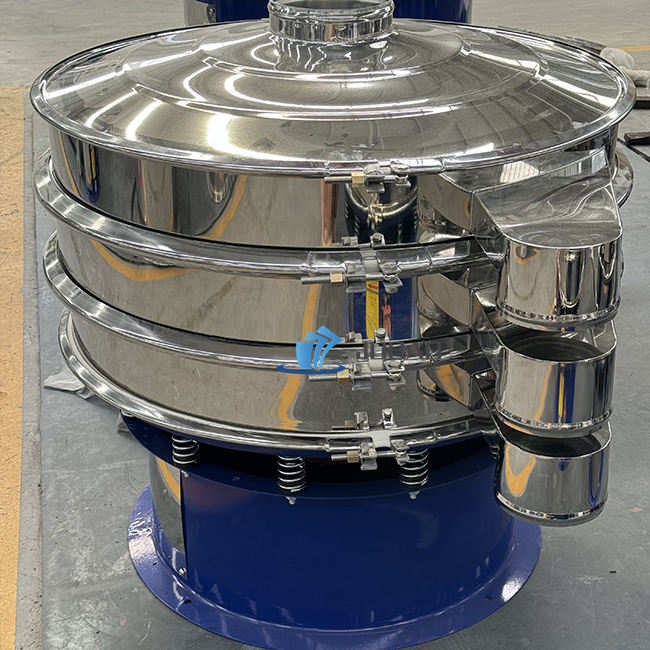

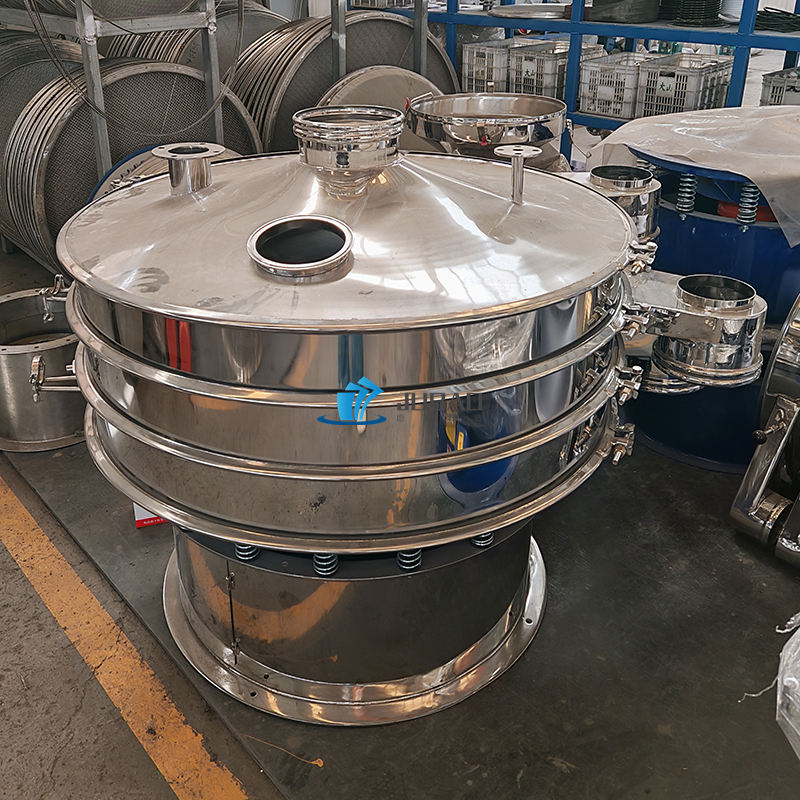

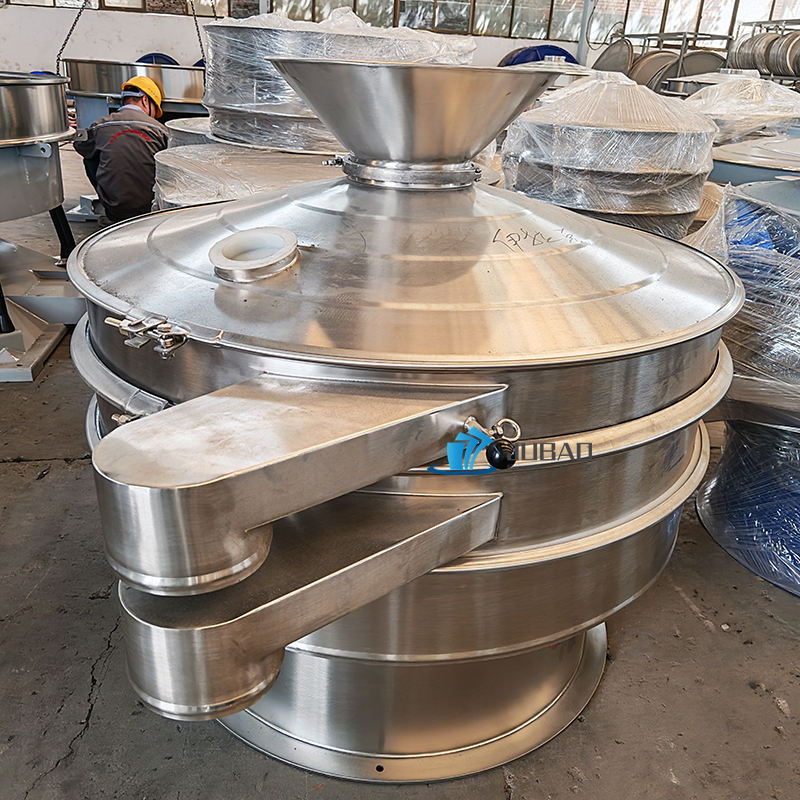

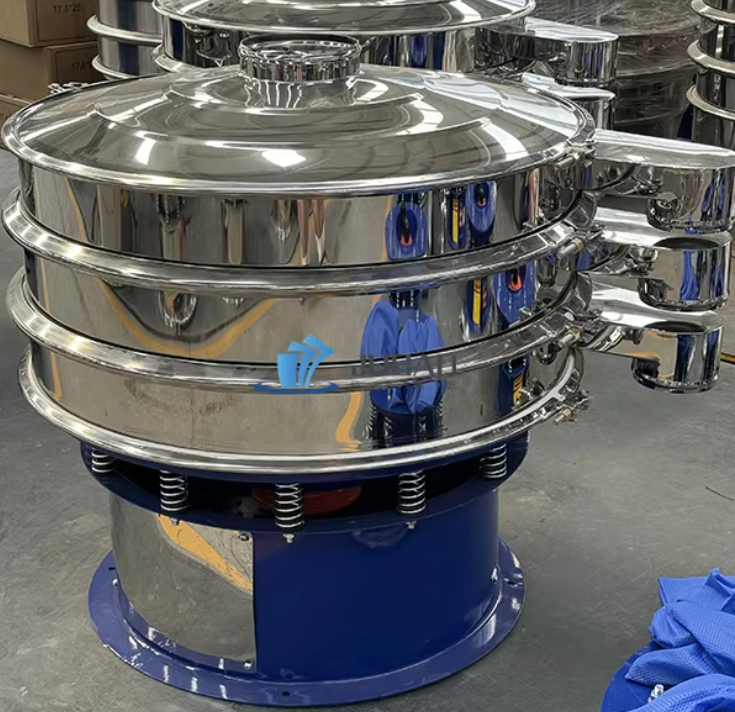

본 장비는 다양한 산업 군의 분체, 입자성 물질을 정밀하게 분류하고 불순물을 걸러내는 스테인리스 스틸(SUS) 재질의 고성능 회전식 진동 스크린입니다. 식품, 화학, 플라스틱, 금속 분말 등 다양한 미세 분말의 고정밀 등급 선별(Grading)에 탁월한 성능을 발휘합니다.
주요 적용 분야: * 식품 군: 밀가루, 전분, 시리얼, 곡물, 각종 향신료 및 분말 양념
산업 군: 안료/페인트 분말, 금속 분말, 플라스틱 펠릿 및 재생 펠릿, 고무 분말 등

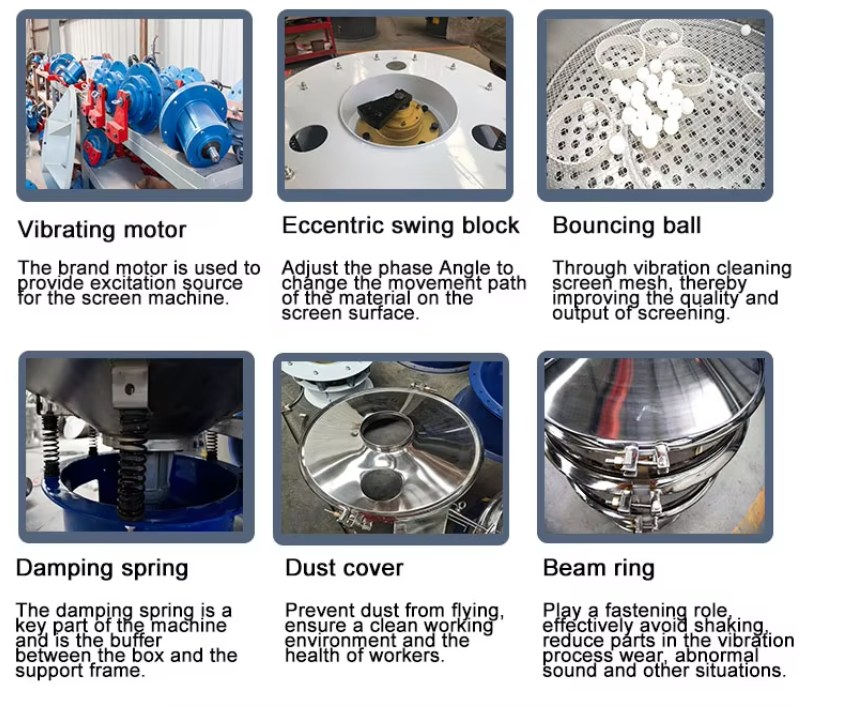

2. 핵심 구성 부품 및 특장점 (Key Features)
고성능 진동 모터 (Vibrating Motor)
검증된 브랜드의 고품질 모터를 탑재하여 장비 전체에 강력하고 안정적인 진동 에너지를 공급합니다.
편심 웨이트 블록 (Eccentric Swing Block)
상·하부 편심 블록의 위상각(Phase Angle)을 조절하여 스크린 표면 위 물질의 이동 경로와 체류 시간을 정밀하게 제어할 수 있습니다.
스크린 막힘 방지 볼 (Bouncing Ball)
타공판 하부에 위치한 바운싱 볼이 진동 시 스크린 망을 지속적으로 쳐주어, 미세 분말 체 가름 시 발생하는 망 막힘(Blinding) 현상을 완벽히 방지하고 생산성을 극대화합니다.
고탄성 감쇠 스프링 (Damping Spring)
진동부와 하부 지지 프레임 사이에서 충격을 흡수하는 핵심 부품으로, 본체 진동이 바닥으로 전달되는 것을 차단하고 장비의 내구성을 높여줍니다.
밀폐형 분진 커버 (Dust Cover)
작업 중 미세 분진이 외부로 날리는 것을 완벽히 차단하여 공장 내부의 청결한 작업 환경을 유지하고 작업자의 호흡기를 보호합니다.
견고한 빔 링 클램프 (Beam Ring)
각 단(Layer)의 스크린 틀을 강력하게 체결 및 고정해 줍니다. 고속 진동 중 유격을 방지하여 부품 마모를 줄이고, 이상 소음을 최소화합니다.
3. 제품 상세 사양 (Technical Parameters)
생산 환경 및 처리 용량에 맞추어 직경 600mm부터 1800mm까지 다양한 라인업을 제공합니다. (모든 모델 2~400 Mesh 초미세 선별 지원)
모델명 (Model)
스크린 직경 (Diameter)
모터 소비전력 (Power)
선별 가능 메쉬 (Mesh Size)
가능 적층 수 (Layer)
CY-600
600 mm
0.55 KW
2 ~ 400 Mesh
1 ~ 4 단
CY-800
800 mm
0.75 KW
2 ~ 400 Mesh
1 ~ 4 단
CY-1000
1000 mm
1.10 KW
2 ~ 400 Mesh
1 ~ 4 단
CY-1200
1200 mm
1.50 KW
2 ~ 400 Mesh
1 ~ 4 단
CY-1500
1500 mm
1.75 KW
2 ~ 400 Mesh
1 ~ 3 단
CY-1800
1800 mm
2.00 KW
2 ~ 400 Mesh
1 ~ 3 단

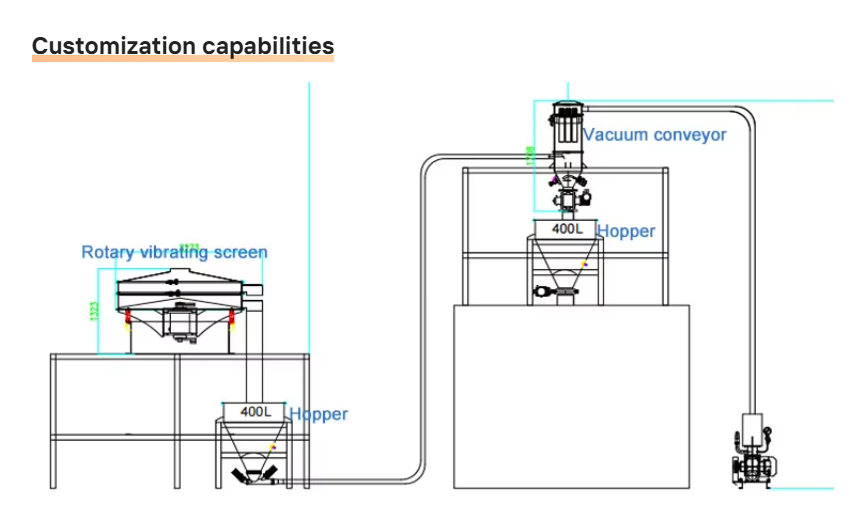

4. 맞춤형 시스템 확장 및 연동 (Customization Capability)
단독 장비 운영뿐만 아니라 공정 자동화를 위한 원스톱 융합 솔루션 구축이 가능합니다.
진공 이송기(Vacuum Conveyor) 연동 시스템
원료 공급부터 스크린 선별, 선별 후 하부 호퍼(Hopper) 저장 및 최종 이송 단계까지 분진이 전혀 발생하지 않는 '무분진 밀폐형 자동 이송·선별 라인'으로 커스텀 설계 및 제작을 지원합니다.
블랙벨트스포츠 주소 : 경상남도 창원시 의창구 사림동 82-8 대표 : 배수용 TEL : 010-9245-2733 FAX : 050-4062-2733 E-Mail : goodbsy3@naver.com 사업자등록번호 : 236-01-00469 통신판매업 신고번호 : 제 2016-창원의창-00133호
블랙벨트스포츠
PHONE:010.9245.2733
가격
600미리(3단): 300만원
800미리(3단): 410만원
1000미리(3단): 515만원
1200미리(3단): 610만원
1500미리(3단): 730만원
KAKAO:KOOR10
"이 제품은 구매대행을 통하여 유통되는 제품임"
1. 제품명 및 개요 (Product Overview)

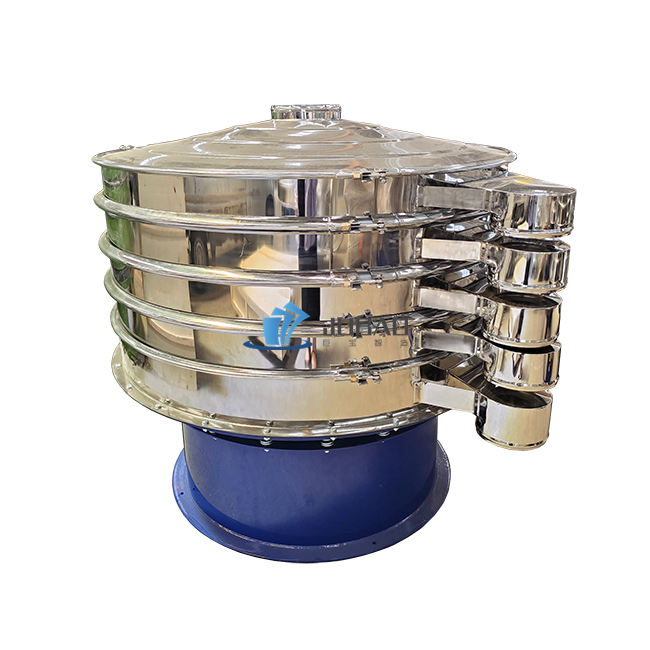

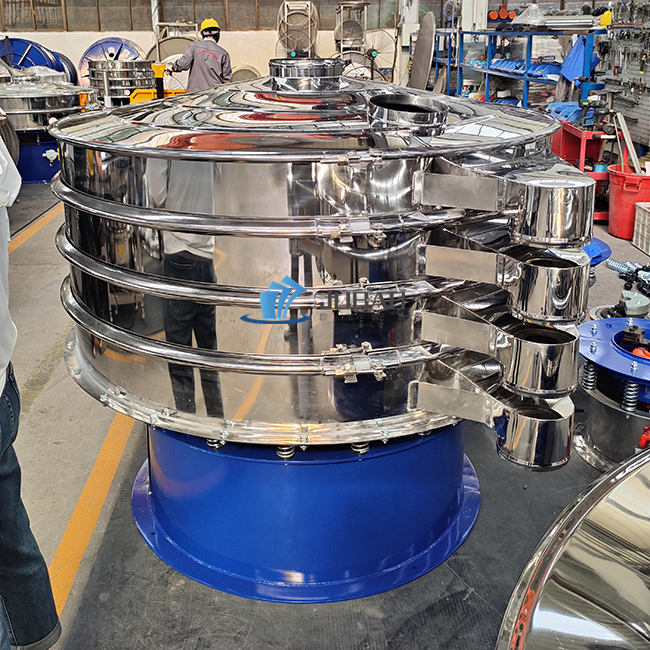

산업용 고효율 원형 진동 선별기 (Rotary Vibrating Screen)
본 장비는 다양한 산업 군의 분체, 입자성 물질을 정밀하게 분류하고 불순물을 걸러내는 스테인리스 스틸(SUS) 재질의 고성능 회전식 진동 스크린입니다. 식품, 화학, 플라스틱, 금속 분말 등 다양한 미세 분말의 고정밀 등급 선별(Grading)에 탁월한 성능을 발휘합니다.
주요 적용 분야: * 식품 군: 밀가루, 전분, 시리얼, 곡물, 각종 향신료 및 분말 양념
산업 군: 안료/페인트 분말, 금속 분말, 플라스틱 펠릿 및 재생 펠릿, 고무 분말 등
2. 핵심 구성 부품 및 특장점 (Key Features)
고성능 진동 모터 (Vibrating Motor)
검증된 브랜드의 고품질 모터를 탑재하여 장비 전체에 강력하고 안정적인 진동 에너지를 공급합니다.
편심 웨이트 블록 (Eccentric Swing Block)
상·하부 편심 블록의 위상각(Phase Angle)을 조절하여 스크린 표면 위 물질의 이동 경로와 체류 시간을 정밀하게 제어할 수 있습니다.
스크린 막힘 방지 볼 (Bouncing Ball)
타공판 하부에 위치한 바운싱 볼이 진동 시 스크린 망을 지속적으로 쳐주어, 미세 분말 체 가름 시 발생하는 망 막힘(Blinding) 현상을 완벽히 방지하고 생산성을 극대화합니다.
고탄성 감쇠 스프링 (Damping Spring)
진동부와 하부 지지 프레임 사이에서 충격을 흡수하는 핵심 부품으로, 본체 진동이 바닥으로 전달되는 것을 차단하고 장비의 내구성을 높여줍니다.
밀폐형 분진 커버 (Dust Cover)
작업 중 미세 분진이 외부로 날리는 것을 완벽히 차단하여 공장 내부의 청결한 작업 환경을 유지하고 작업자의 호흡기를 보호합니다.
견고한 빔 링 클램프 (Beam Ring)
각 단(Layer)의 스크린 틀을 강력하게 체결 및 고정해 줍니다. 고속 진동 중 유격을 방지하여 부품 마모를 줄이고, 이상 소음을 최소화합니다.
3. 제품 상세 사양 (Technical Parameters)
생산 환경 및 처리 용량에 맞추어 직경 600mm부터 1800mm까지 다양한 라인업을 제공합니다. (모든 모델 2~400 Mesh 초미세 선별 지원)
4. 맞춤형 시스템 확장 및 연동 (Customization Capability)
단독 장비 운영뿐만 아니라 공정 자동화를 위한 원스톱 융합 솔루션 구축이 가능합니다.
진공 이송기(Vacuum Conveyor) 연동 시스템
원료 공급부터 스크린 선별, 선별 후 하부 호퍼(Hopper) 저장 및 최종 이송 단계까지 분진이 전혀 발생하지 않는 '무분진 밀폐형 자동 이송·선별 라인'으로 커스텀 설계 및 제작을 지원합니다.
