본 장비는 플라스틱 호스 및 알루미늄-플라스틱 복합 호스에 액상 또는 페이스트(기름, 크림 등)를 충진하고 실링하는 고품질 반자동 장비입니다. 수동으로 튜브를 로딩하면, 장비가 자동으로 컬러 마크를 감지하여 위치를 잡고 충진, 실링, 트리밍(끝단 정리)까지 정밀하게 수행합니다.
2. 핵심 장점 (Product Advantages)

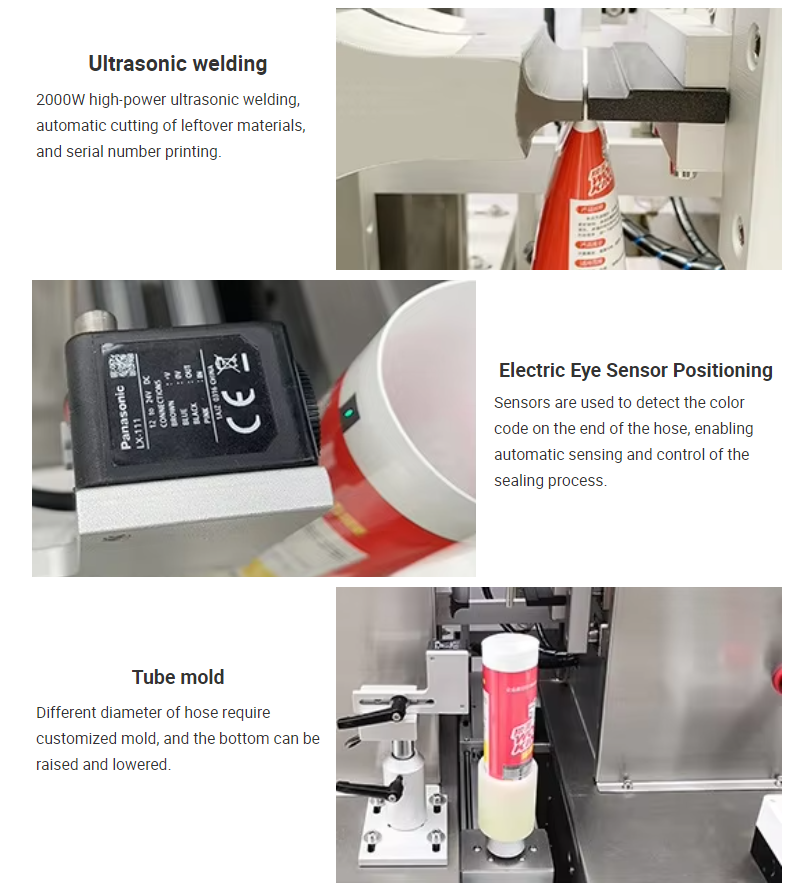

초음파 실링 기술: 예열 시간이 필요 없으며, 열 변형 없이 깔끔하고 안정적인 실링이 가능합니다 (불량률 1% 미만).
자동 마크 감지: 튜브 투입 후 시작 버튼을 누르면 센서가 자동으로 레지스트레이션 마크를 식별하여 정확한 위치에 실링합니다.

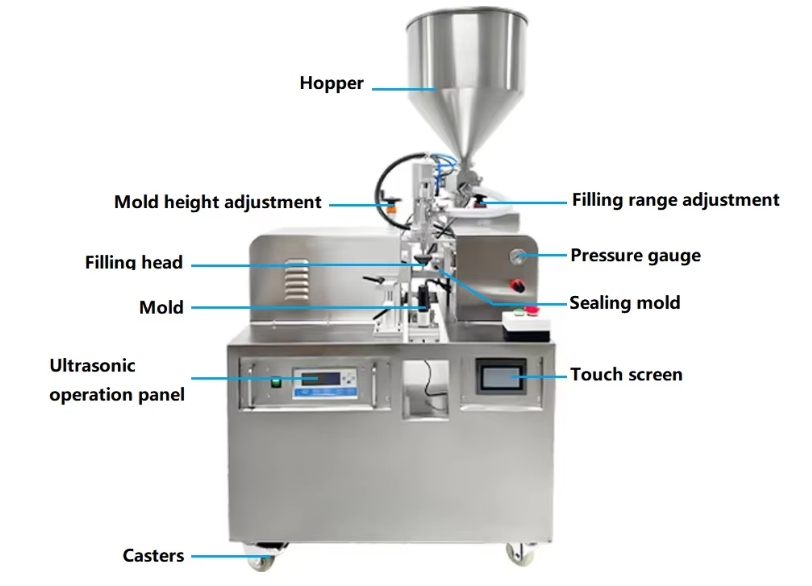

사용자 친화적 제어: PLC와 터치스크린 인터페이스를 채택하여 누구나 쉽고 직관적으로 조작할 수 있습니다.

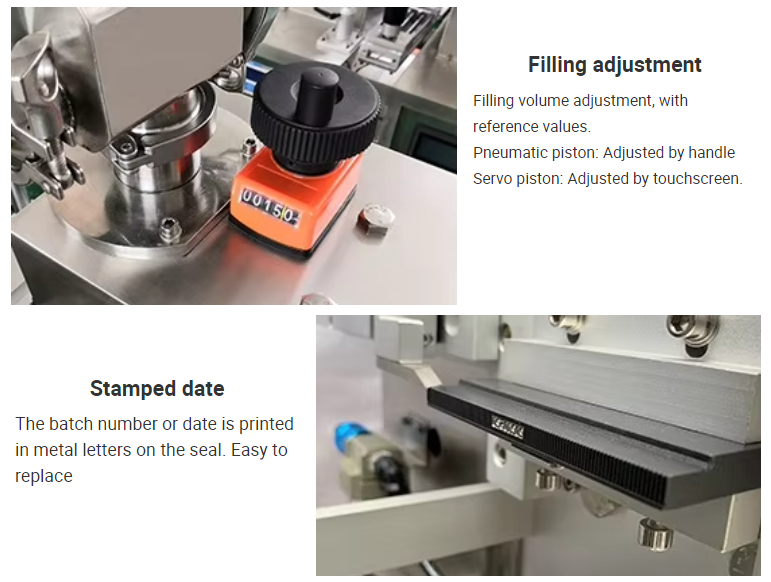

정밀한 충진 조절: 핸들(피스톤 방식) 또는 터치스크린(서보 방식)을 통해 충진량을 미세하게 조정할 수 있습니다.

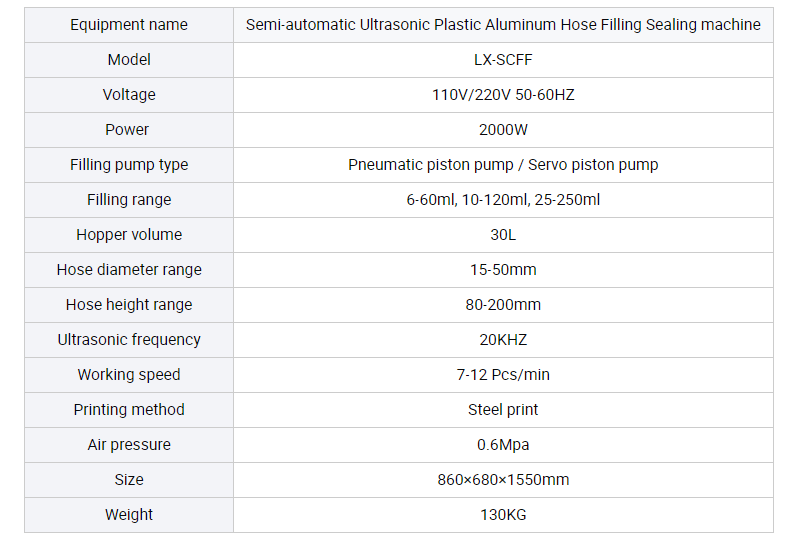

3. 주요 사양 (Specifications)
구분
상세 사양
모델명
LX-SCFF
전압 / 소비전력
110V/220V (50-60HZ) / 2000W
충진 범위
6-60ml, 10-120ml, 25-250ml
호퍼 용량
30L
적용 가능 튜브
직경 15-50mm / 높이 80-200mm
작업 속도
분당 7~12개 (Pcs/min)
초음파 주파수
20KHz
작동 공기압
0.6Mpa
장비 크기 / 무게
860×680×1550mm / 130KG
4. 작동 원리 (Working Principle)
수동 로딩: 작업자가 튜브를 몰드에 안착시킵니다.
센서 감지: 센서가 튜브의 위치와 컬러 마크를 감지하여 정렬합니다.
자동 충진: 설정된 용량만큼 내용물을 충진합니다.
초음파 실링: 초음파 방식으로 밀봉하며, 필요 시 스틸 프린트로 코딩(날인)을 병행합니다.
블랙벨트스포츠 주소 : 경상남도 창원시 의창구 사림동 82-8 대표 : 배수용 TEL : 010-9245-2733 FAX : 050-4062-2733 E-Mail : goodbsy3@naver.com 사업자등록번호 : 236-01-00469 통신판매업 신고번호 : 제 2016-창원의창-00133호
블랙벨트스포츠
PHONE:010.9245.2733
880만원
KAKAO:KOOR10

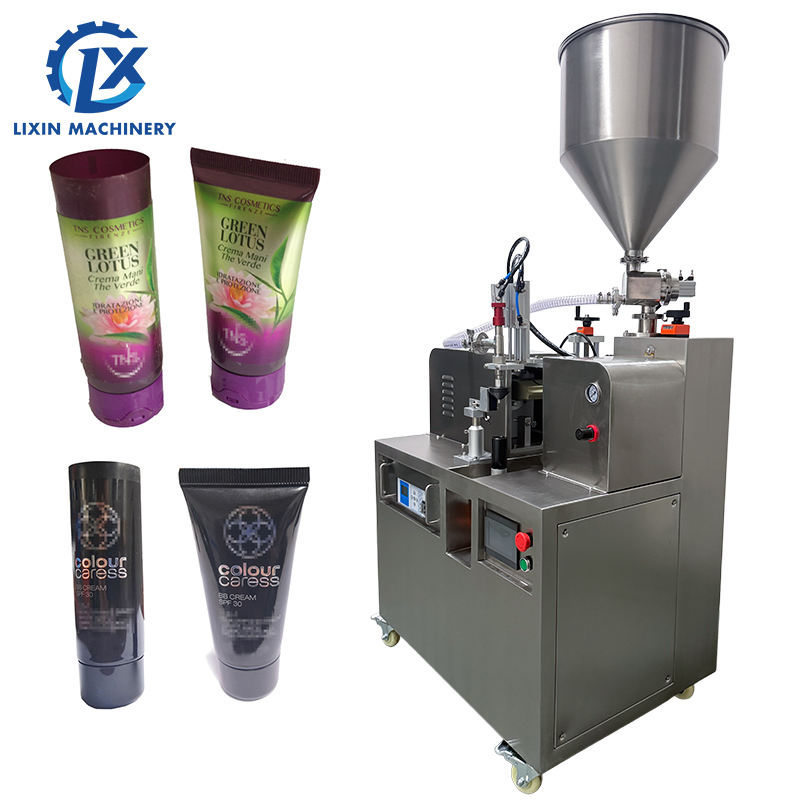

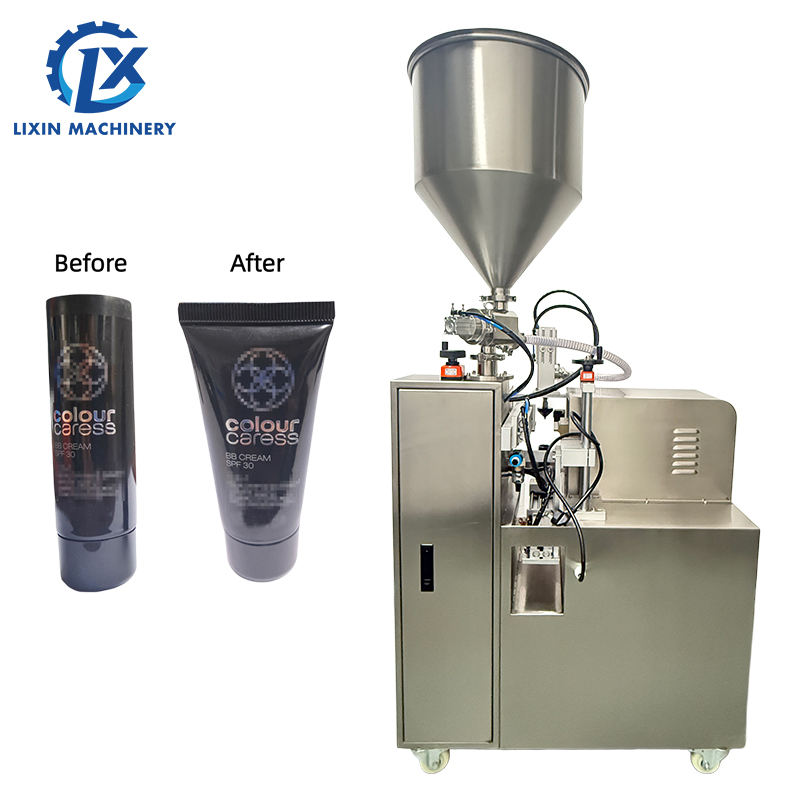

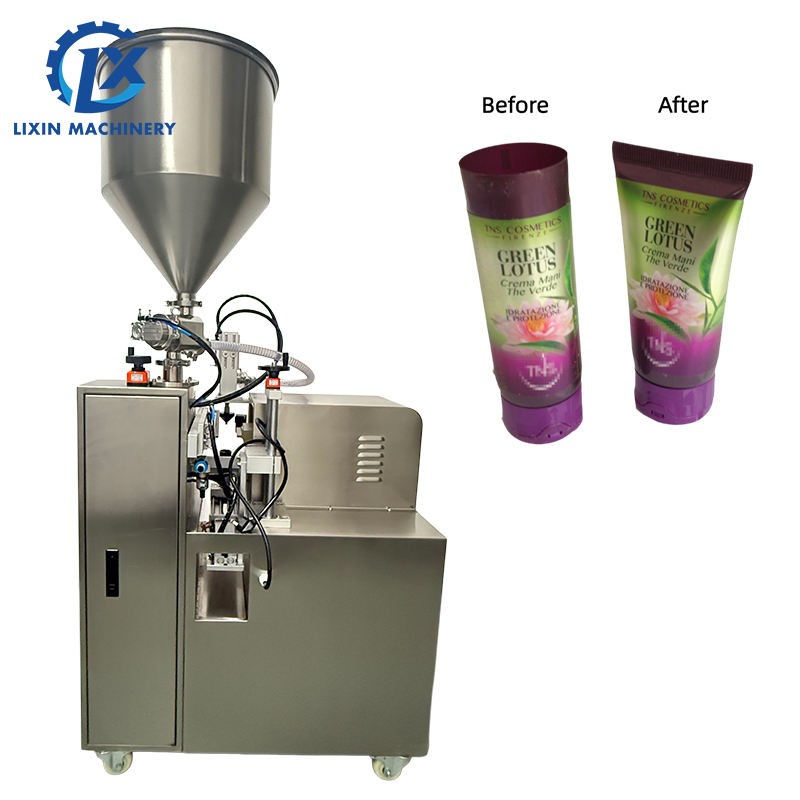

반자동 초음파 튜브 충진 실링기
식품, 화장품, 화학 산업 등 다양한 분야에 적합한 고성능 액상 및 페이스트 충진 솔루션
1. 제품 개요 (Product Description)
본 장비는 플라스틱 호스 및 알루미늄-플라스틱 복합 호스에 액상 또는 페이스트(기름, 크림 등)를 충진하고 실링하는 고품질 반자동 장비입니다. 수동으로 튜브를 로딩하면, 장비가 자동으로 컬러 마크를 감지하여 위치를 잡고 충진, 실링, 트리밍(끝단 정리)까지 정밀하게 수행합니다.
2. 핵심 장점 (Product Advantages)
초음파 실링 기술: 예열 시간이 필요 없으며, 열 변형 없이 깔끔하고 안정적인 실링이 가능합니다 (불량률 1% 미만).
자동 마크 감지: 튜브 투입 후 시작 버튼을 누르면 센서가 자동으로 레지스트레이션 마크를 식별하여 정확한 위치에 실링합니다.
사용자 친화적 제어: PLC와 터치스크린 인터페이스를 채택하여 누구나 쉽고 직관적으로 조작할 수 있습니다.
정밀한 충진 조절: 핸들(피스톤 방식) 또는 터치스크린(서보 방식)을 통해 충진량을 미세하게 조정할 수 있습니다.
3. 주요 사양 (Specifications)
4. 작동 원리 (Working Principle)
수동 로딩: 작업자가 튜브를 몰드에 안착시킵니다.
센서 감지: 센서가 튜브의 위치와 컬러 마크를 감지하여 정렬합니다.
자동 충진: 설정된 용량만큼 내용물을 충진합니다.
초음파 실링: 초음파 방식으로 밀봉하며, 필요 시 스틸 프린트로 코딩(날인)을 병행합니다.
트리밍 및 완료: 튜브 끝단을 깔끔하게 절단하여 공정을 마무리합니다.
5. 주요 적용 분야 (Applications)

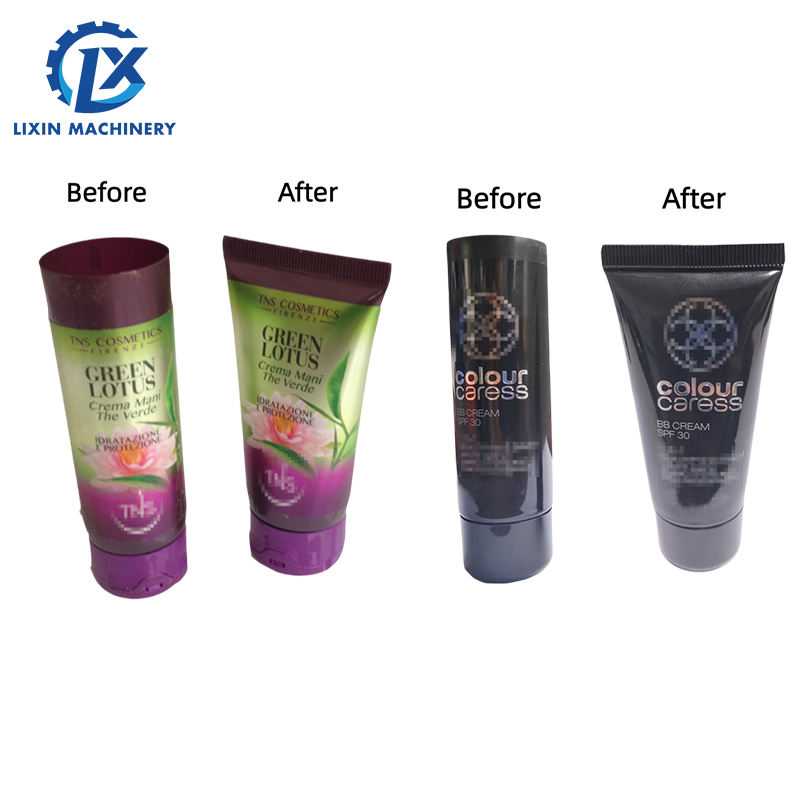

화장품: 핸드크림, 클렌징 폼, 치약, BB크림 등
식품: 소스류, 고추장, 와사비 등 튜브형 식품
기타: 연고, 화학 접착제 등 각종 페이스트 제품
